Crea i diagrammi di taglio, del momento, della torsione o della forza assiale per le travi oppure i diagrammi della forza assiale per le travi rinforzate. I diagrammi delle travi vengono generati nelle direzioni locali per ciascuna trave.
Per visualizzare questo PropertyManager, eseguire uno studio di Simulation. Fare clic con il destro sulla cartella Risultati
e selezionare Definisci diagrammi trave.
Mostra
|
Componente
|
Selezionare una delle opzioni seguenti:-
Forza assiale
-
Forza di taglio in dir 1
-
Forza di taglio in dir 2
-
Momento in Dir 1
-
Momento in Dir 2
-
Torsione
Per le travi rinforzate, è disponibile soltanto Forza assiale.
|
 |
Unità
|
Selezionare le unità per il diagramma.
|
| |
Rendering profilo della trave
|
Visualizza diagrammi di travi, anziché cilindri, sulla geometria effettiva della trave. |
Travi selezionate
|
Tutto
|
Seleziona tutte le travi.
|
|
Seleziona
|
Selezionare le travi nell'area grafica. Il software tiene in considerazione solo le travi in Travi selezionate.
|
|
Ampiezza diagramma travi
|
Controlla la larghezza dei grafici delle travi per una maggiore visibilità.
|
Proprietà
| |
Includi testo del titolo
|
Include un titolo per il grafico.
|
| |
Associa grafico con orientamento di vista con nome
|
Consente di associare al grafico attivo un orientamento di vista predefinito.
|
|
Associa alla vista corrente
|
Associa alla vista corrente con il grafico attivo. |
-
Per visualizzare le direzioni delle travi di un diagramma attivo, fare clic con il pulsante destro del mouse sull'icona del diagramma e selezionare Impostazioni. Nel PropertyManager, in Opzioni del grafico deformato, selezionare Mostra le direzioni della trave.
Il software mostra la terna locale della trave al centro di ciascuna trave.
-
Quando si crea un nuovo diagramma della trave, i campi Valore massimo definito automaticamente e Valore minimo definito automaticamente nelle Opzioni dei grafici mostrano i valori della forza di taglio nel componente Dir 1, indipendentemente dal componente della trave selezionato. Il software mostra sempre i valori massimo e minimo effettivi per il diagramma della trave selezionata nell'area grafica.
Esempio di una trave di tipo fisso-fisso soggetta a un carico uniformemente distribuito lungo la direzione locale Dir 1. Il software traccia il diagramma di taglio in Dir 1 e il diagramma del momento su Dir 2.
 |
| Trave di tipo fisso-fisso soggetta a un carico uniformemente distribuito lungo la direzione 1. Per visualizzare le direzioni locali di una trave, creare un Grafico qualità della mesh. Nella scheda Impostazioni, fare clic su Mostra direzioni trave. |
 |

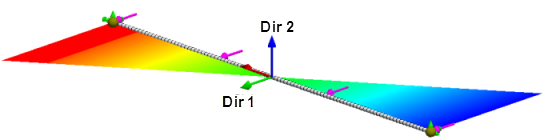

| Diagramma Forza di taglio in Dir 1 |
 |
| Diagramma Momento su Dir 2 |
Per una trave soggetta a un carico distribuito lungo la direzione locale Dir 2, il software mostra le forze di taglio in Dir 2 e le forze del momento su Dir 1.
Le travi o i puntoni-tiranti sottoposti a carichi di compressione assiale travi visualizzano un valore di sollecitazione assiale della trave negativo e le travi sottoposte a carichi di trazione assiale visualizzano un valore di sollecitazione assiale della trave positivo.
