Che succede?

Visualizzare gli errori e gli avvertimenti nei documenti di parti e assiemi. La geometria del modello viene creata quando ci sono gli avvertimenti e non quando ci sono errori.

Alcuni errori comuni di ricostruzione comprendono:

  • Quote svincolate o relazioni. Le quote o le relazioni ad un'entità che non esiste più
  • Funzioni che non possono essere ricostruite, ad esempio un raccordo di dimensioni eccessive.

Gli errori di ricostruzione o gli avvertimenti possono essere identificati grazie alle icone nell'albero di disegno FeatureManager, nella barra di navigazione o nell'area grafica:

Icona Descrizione
Indica un errore con il modello. Questa icona appare sul nome del documento nella parte superiore dell'albero di disegno FeatureManager e sulla funzione che contiene l'errore. Il testo della parte o funzione è in rosso.
Indica un errore con una funzione. Questa icona appare sul nome della funzione nell'albero di disegno FeatureManager. Il testo della funzione è in rosso.
Indica un avvertimento sotto il nodo indicato. Questa icona appare sul nome del documento nella parte superiore dell'albero di disegno FeatureManager e sulla funzione padre la cui funzione figlio è la fonte dell'errore. Il testo della funzione è in verde.
Indica un avvertimento con una funzione o uno schizzo. Questa icona appare sulla funzione specifica nell'albero di disegno FeatureManager fonte dell'avvertimento. Il testo della funzione o schizzo è in verde.
Se un documento o una funzione hanno entrambi un errore e un avvertimento, apparirà questa icona .
Per visualizzare una casella contestuale Che succede, selezionare un errore o un avvertimento nell'albero di disegno FeatureManager, nella barra di navigazione o nell'area grafica. La casella descrive il problema e fornisce suggerimenti per la correzione. Sono visualizzati i collegamenti Modifica funzione o Modifica schizzo . A seconda della situazione, potrebbero essere visualizzati anche i collegamenti Anteprima e Guida .

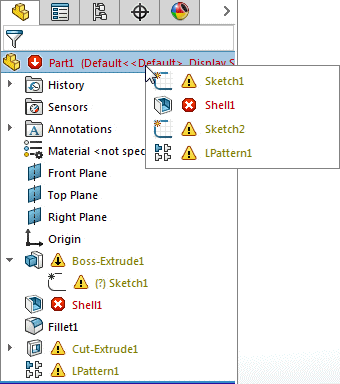

Per visualizzare un elenco di tutti gli errori e avvertimenti, fare clic sul nodo superiore nell'albero di disegno FeatureManager. Fare clic su una voce dell'elenco per selezionare l'elemento nell'albero di disegno FeatureManager.

Le caselle contestuali Che succede nell'albero di disegno FeatureManager, nella barra di navigazione e nell'area grafica sono disponibili solo per i modelli di parte e di assieme. Per tutti gli altri tipi di documenti viene visualizzata solo la finestra di dialogo Che succede.

Per rivedere gli errori o gli avvertimenti utilizzando la finestra di dialogo Che succede?:

fare clic con il pulsante destro del mouse sullo schizzo, funzione, parte o nome dell'assieme e selezionare Che succede?.

La finestra di dialogo è composta dalle colonne seguenti:

Tipo Errore oppure Avvertimento .
Funzione Il nome della funzione e la relativa icona nell'albero di disegno FeatureManager.
Anteprima Se nella colonna appare l'icona Anteprima, fare clic sull'icona per vedere la funzione corrispondente evidenziata nell'area grafica.
? Se nella colonna appare l'icona ?, fare clic sull'icona per accedere a un argomento di guida con ulteriori informazioni sugli errori o sulla funzione.
Descrizione Una spiegazione dell'errore o dell'avvertenza.

Fare clic sulle intestazioni di colonna per riordinare i messaggi.

La finestra di dialogo contiene inoltre le seguenti caselle di controllo:

Mostra errori Visualizza i messaggi di errore.
Mostra avvertimenti Visualizza i messaggi di avvertenza.
Mostra Cosa succede durante la ricostruzione Visualizza automaticamente gli errori ogni volta che il modello viene ricostruito. Questa opzione condiziona solo la sessione corrente di SOLIDWORKS.
