Impostazione delle scale per i fogli di disegno

È possibile modificare la scala di un foglio di disegno selezionando una scala da un elenco predefinito o specificando una scala personalizzata.

Per modificare la scala di un foglio di disegno esistente:

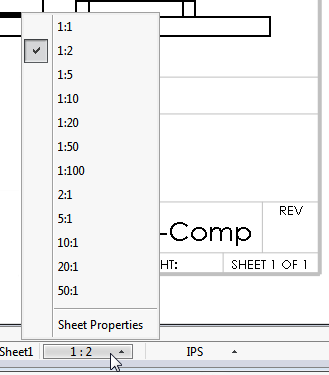

Nella barra di stato, fare clic su Scala del foglio e selezionare una scala.

Impostazione delle scale personalizzate per fogli di disegno

L'elenco scale sulla barra di stato include un'opzione per impostare una scala personalizzata per i fogli di disegno.

Per impostare le scale personalizzate per i fogli di disegno:

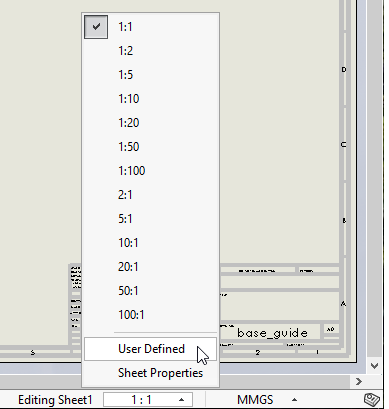

  1. Nella barra di stato, fare clic sulla scala.
  2. Nell'elenco, fare clic su Definita dall'utente.
  3. Nella finestra di dialogo, immettere una scala nel formato x:x o x/x.
  4. Fare clic su OK.
È anche possibile fare clic con il pulsante destro del mouse sul foglio e selezionare Proprietà, quindi modificare i valori in Scala
