透明断面図の作成

断面図の作成中は、個々のボディや構成部品を透明に設定できます。

透明にすると、モデルの内部を確認できるようになります。 透明断面図は PhotoView 360 で使用できます。

透明断面図を作成するには:

  1. アセンブリを開きます。
  2. 断面表示（Section View）（表示ツールバー）または表示（View） > 表示タイプ（Display） > 断面表示（Section View）をクリックします。
  3. PropertyManagerで次を行います:
    1. 断面方法（Section Method）で、ゾーン（Zonal）を選択します。
    2. 透明断面構成部品（Transparently Section Components）を選択します。
  4. フライアウト FeatureManager デザイン ツリーで、構成部品を選択します。
  5. PropertyManager の透明断面構成部品（Transparently Section Components）で以下を行います。
    1. 選択アイテムを含むを選択し、ハウジングを透明にします。
    2. 透明度を 0.75 に設定します。
    3. をクリックします。

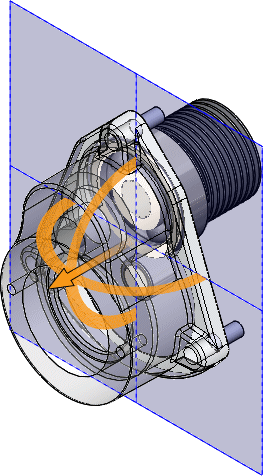

    ハウジングが透明な状態で断面図が表示されます。
