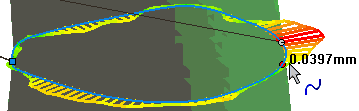

편차 분석 PropertyManager 편차 분석 PropertyManager를 사용해서 메시와 메시를 참조해서 작성한 다른 요소 간의 편차를 표시합니다. 컬러 메시가 표시되거나 컬러 자유곡선이 편차를 나타냅니다. 특정 편차 값의 편차로 마우스를 이동합니다. 상세 편차 보고서를 저장할 수 있습니다. 분석 유형 곡면-메시 편차 메시의 컬러 표시는 추출된 곡면과 메시 사이의 편차를 표시합니다. 메시 안의 각 꼭지점의 경우, 소프트웨어가 곡면에 수직인 가장 가까운 점을 계산합니다. 곡선-메시 편차 곡선을 따르는 컬러 자유곡선은 곡선과 메시 사이의 편차를 표시합니다 메시-메시 편차 원본 메시가 참조로 사용되게 하여 다른 유효 메시를 작성합니다. 원본 메시까지 다시 측정하여 유효 메시가 공차 내에 있도록 합니다. 분석 변수 메시나 하위 메시 편차를 분석할 메시를 선택합니다. , , 곡면, 곡선, 원본 메시 또는 하위 메시 편차를 분석해올 요소에서 선택된 메시나 하위 메시까지의 요소를 선택합니다. 민감도 사용된 샘플점의 수를 지정합니다. 곡선의 경우 표시된 자유곡선의 수도 제어합니다. 상한치 상위 편차 한계를 지정합니다. 하한치 (곡선-메시 편차에 사용 불가능.) 하위 편차 한계를 지정합니다. 계산 편차 분석을 표시합니다. 보고서 편차 분석 보고서를 .txt 파일로 저장합니다. 편차 분석 편차 분석 표시에 사용할 색상을 지정합니다. 소프트웨어가 연속적으로 변하는 색으로 상한치와 하한치 사이의 값을 플롯합니다. 한계 위나 아래 값이 단색으로 플롯됩니다. ScanTo3D 개요 반수동 작성: 직접적인 메시 참조 메시 편차 측정하기
