강성으로 인한 베어링 변위

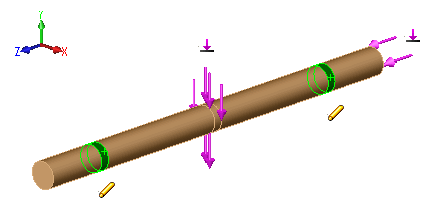

원통면에 적용된 두 개의 베어링 구속이 있는 축을 예로 들어 보겠습니다. 이 축에 강성, KR(방사)과 KA(축). 하중은 그림에서와 같이 두 개의 하중, Fv(수직 방향)와 Fa(축 방향)가 부가됩니다.

베어링의 평균 Y변위 : dy = Fv / (2 KR)

베어링의 평균 Z변위 : dz = Fa / (2 Ka)

하우징 면을 모델링하여 베어링 커넥터를 정의하는 경우, 위의 수식은 하우징을 기준으로한 샤프트의 평균 상대 변위를 나타냅니다.
