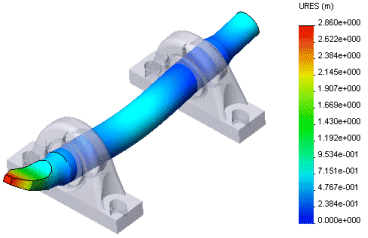

숨은 바디나 제외된 바디가 있는 어셈블리 결과를 플롯할 때 숨겨진 바디나 제외된 바디를 투명도 조절로 반투명하게 표시하면, 전체 어셈블리 내에서 다른 부품에 결과를 표시할 수 있습니다.
- 하나 이상의 숨겨진 부품이 있는 어셈블리 문서에서 원하는 결과를 플롯합니다.
- 플롯 아이콘을 오른쪽 클릭한 후 설정
을 선택합니다.
- PropertyManager에서 숨은 바디 표시 또는 제외된 바디 표시를 선택합니다.
- 다음 중 하나를 선택합니다.
-
반투명(단색) - 모든 숨겨진 파트를 선택한 단색으로 표시합니다. 슬라이더를 끌어 투명도를 조정할 수 있습니다.
-
반투명(파트 색상) - 모든 숨은 파트를 음영 모드 색으로 표시합니다. 슬라이더를 끌어 투명도를 조정할 수 있습니다.
-
를 클릭합니다.
