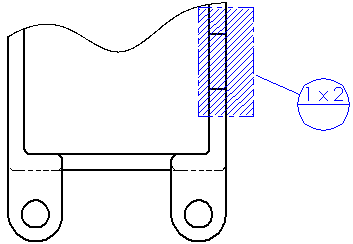

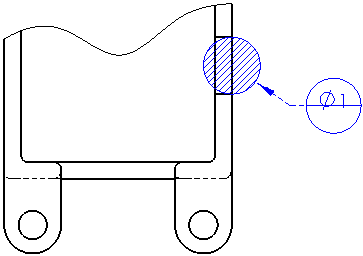

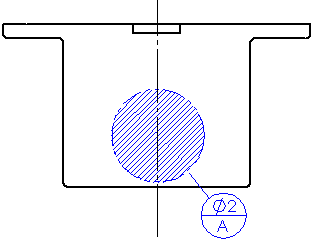

데이텀 타겟 PropertyManager 데이텀 타겟을 부착하고 모델면이나 모서리에 기호를 붙입니다. 데이텀 타겟 PropertyManager를 여는 방법 데이텀 타겟 (주석 도구 모음) 또는 삽입 > 주석 > 데이텀 타겟을 클릭합니다. 유형 유형을 정의합니다. 설정 타겟 기호. 타겟 기호 유형을 선택합니다. 타겟 기호 면적 표시 타겟 기호를 사용하면 부품 번호에 지시선이 붙습니다. 대상 기호 없음 수평 이동 가능 원의 왼쪽이나 오른쪽에만 표시되는 이동 가능한 심볼을 작성합니다. 회전 이동 가능 항상 데이텀 타겟을 가리키는 이동 가능한 심볼을 작성합니다. 이동 불가능 이동 가능한 심볼을 끕니다. 타겟 면적. 타겟 면적 표시를 선택합니다. x 타겟 면적(점) 원형 타겟 면적 원형 타겟 면적에 사선 해칭을 적용합니다. 사각형 타겟 면적 사각형 타겟 면적에 사선 해칭을 적용합니다. 대상 면적 표시 안함 타겟 면적 크기 가로와 세로세로(사각형) 또는 지름(X와 원형)을 지정합니다. 첫 번째 필드의 값(2)은 타겟 면적 원의 지름을 제어합니다. 첫 번째 필드의 값(1)은 직사각형 너비를 제어합니다. 두 번째 필드의 값(2)은 높이를 제어합니다. 데이텀 참조 참조(부품 번호)를 세 개까지 지정합니다. 부품 번호의 아래 반쪽에 데이텀 참조가 나타납니다. 지시선 굽힘, 지시선, 화살표 머리 유형을 제어할 지시선 유형을 선택합니다. 굽은 지시선, 실선 굽은 지시선, 점선 직선, 실선 지시선 직선 지시선, 점선 화살표 유형을 선택합니다. 레이어 레이어 이름이 있는 도면에서 레이어를 선택합니다. 상위 주제데이텀 타겟
(주석 도구 모음) 또는 을 클릭합니다.
