기존 구멍 변수 테이블 속성을 지정합니다.
구멍 변수 테이블(편집) PropertyManager를 열려면 다음 중 하나를 수행합니다.
- 테이블 왼쪽 상단 코너의 테이블 이동 아이콘
을 클릭합니다.
- 테이블을 오른쪽 클릭하고 속성을 선택합니다.
- FeatureManager 디자인 트리에서 테이블을 오른쪽 클릭하고 속성을 선택합니다.
테이블 위치
테이블 고정 코너는 테이블에 새 열이나 행을 추가할 때 테이블이 확장되는 방향을 제어합니다.
고정 코너을(를) 다음과 같이 설정합니다.
|
왼쪽 위
|
새 열은 오른쪽 방향으로, 새 행은 고정점의 아래쪽 방향으로 확장됩니다.
|
|
오른쪽 위
|
새 열은 왼쪽 방향으로, 새 행은 고정점의 아래쪽 방향으로 확장됩니다.
|
|
왼쪽 아래
|
새 열은 오른쪽 방향으로, 새 행은 고정점의 위쪽 방향으로 확장됩니다.
|
|
오른쪽 아래
|
새 열은 왼쪽 방향으로, 새 행은 고정점의 위쪽 방향으로 확장됩니다.
|
|
고정점에 붙이기
|
지정한 코너를 테이블 고정점에 붙입니다.
|
테이블을 처음 만들 때에는 고정 코너 옵션을 사용할 수 없습니다. 테이블이 작성시 고정된 경우, 테이블 고정점에서 가장 가까운 사분점 내 도면 시트에서 자동으로 고정 코너가 선택됩니다.
태그 순서
구멍에 태그를 지정하는 순서를 정의하는 방법을 지정합니다.
| XY |
X-Y 좌표를 사용하여 선택한 데이텀에 가장 가까운 태그를 정렬합니다. |
| 축소된 공구 경로 |
같은 크기의 모든 구멍 사이에 가장 짧은 길이를 사용하고 해당 경로를 따라 태그를 정렬합니다. |
| 반경 |
선삭 파트 또는 잘린 파트의 경우 방사형으로 태그를 정렬합니다. |
태그 유형
| A, B, C... |
영숫자 태그 라벨을 사용합니다. 영숫자 태그를 사용하는 경우 문자 접두사는 특정 구멍 크기를 지정하고 숫자는 인스턴스를 지정합니다. 시작에서 시작 문자를 설정합니다. |
| 1, 2, 3 |
숫자 태그 레이블을 사용합니다. 시작에서 시작 번호를 설정합니다. |
| 수동 |
여러 사용자 정의 태그 접두사를 정의할 수 있습니다. |
뷰에서 해당 노트가 테이블과 함께 변경됩니다.
|
|

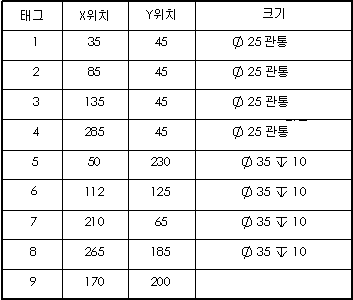

A, B, C...
|
|
|
1, 2, 3...
|
구조
|

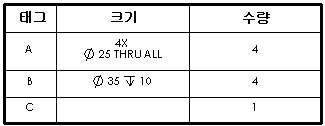

같은 태그 합치기
|
같은 패턴 구멍을 합치고, 크기가 같은 구멍을 합칩니다. 위치 열이 삭제됩니다. 이 옵션을 사용하면 위치 열인 X위치와 Y위치가 없어집니다.
|
|

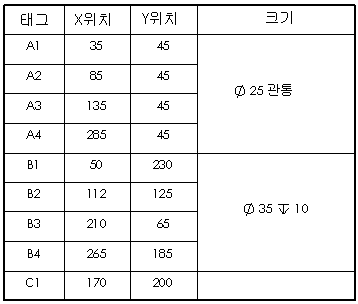

같은 크기 합치기
|
이 옵션은 같은 태그 합치기를 선택하지 않았을 때만 선택할 수 있습니다. 크기가 같은 구멍의 셀을 병합합니다. 위치 열이 그대로 표시됩니다.
|
|
ANSI 인치 규격의 문자나 숫자로 드릴 크기 표시
|
구멍 마법사 도구의 구멍 스팩과 같은 크기로 구멍 마법사 도구를 사용하여 작성한 구멍을 표시합니다(예: A 또는 #40).
|
이 옵션을 선택하거나 선택 취소하여 구멍 테이블에서 크기의 표시를 전환할 수 있습니다.
구멍 위치 정밀
구멍 위치값으로 세밀한 자리수를 지정합니다.
표시
다음과 같은 요소들을 선택하여 숨기거나 표시합니다.
-
원점 표시 숨기기
-
구멍 중심 숨기기
-
구멍 태그 숨기기
테두리
|
바깥쪽 테두리 |
테이블의 바깥쪽 테두리 선 두께를 지정합니다. |
|
안쪽 테두리 |
테이블의 안쪽 그리드 선의 선 두께를 지정합니다. |
이중 치수
이중 치수를 선택하여 치수를 이중 단위로 표시합니다.
단위 표시. 단위를 표시하려면 이 옵션을 선택합니다.
레이어
레이어 이름이 있는 도면에서 레이어를 선택합니다. 테이블에 지정된 레이어 색이 사용됩니다.
텍스트 서식
| 전체 대문자 |
테이블의 모든 문자를 대문자로 지정하려면 선택합니다. |
