SpeedPak 작성

어셈블리 파일에서 기존 설정으로부터 SpeedPak 설정을 파생시킬 수 있습니다.

1. ConfigurationManager 탭의 설정 아래에서 기존 설정을 오른쪽 클릭하고 SpeedPak 추가를 클릭합니다.
2. PropertyManager에서:
   1. SpeedPak 설정에서 선택 가능하도록 하려는 면, 바디, 참조 지오메트리, 스케치 및 곡선을 선택합니다.
      신속히 포함시키기를 사용하여 외부 바디만 포함하고 뷰별로 선택하거나 부품을 더 많이 또는 적게 선택할 수 있습니다.
   2. 선택적으로 고스트 그래픽 제거를 선택하여 다른 모든 면을 숨깁니다. 이렇게 하면 작업 속도가 빨라집니다.
   3. 을(를) 클릭합니다.

   SpeedPak 설정이 원래 설정의 종속 설정으로 작성됩니다. 으로 식별되며 이름에 _speedpak이 추가됩니다.

   FeatureManager 디자인 트리에 아무 부품도 나타나지 않습니다. 트리 상단에 있는 어셈블리 아이콘 은 활성 설정이 SpeedPak 설정임을 표시해줍니다.

   그래픽 영역에서 포인터를 어셈블리에 두면 SpeedPak으로 선택한 면, 바디, 참조 지오메트리, 스케치 및 곡선만 포인터 주변 영역에서 표시되고 선택할 수 있습니다.

   포인터가 표시되지 않은 어셈블리

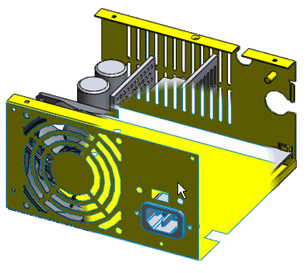

   포인터를 어셈블리 위에 둡니다. SpeedPak 설정에 포함되지 않은 많은 내부 부품이 표시되지 않습니다.

모체 어셈블리 내에서 하위 어셈블리의 SpeedPak 설정을 만들 수 있습니다. 그래픽만 포함하거나 해제된 지오메트리으로서 메이트된 면, 모서리, 점만 포함하도록 선택할 수 있습니다.

1. 어셈블리에서 한 개 이상의 하위 어셈블리를 선택합니다.
2. 오른쪽 클릭하고 SpeedPak 옵션을 클릭합니다.
3. 다음 중 하나를 클릭합니다.

   옵션	설명
   메이트된 SpeedPak 작성	요소에 다른 메이트를 만들 수 있는 해제된 지오메트리으로서 메이트된 면, 모서리, 점을 포함합니다. 해제된 지오메트리으로서 포함되는 요소는 열린 모체 어셈블리의 다른 부품이나 열린 모체 어셈블리 자체에 메이트되는 하위 어셈블리의 요소입니다.
   그래픽 SpeedPak 작성	해제된 지오메트리을 포함하지 않고 하위 어셈블리의 그래픽을 볼 수 있으므로 성능이 향상되었습니다.

   하위 어셈블리의 활성화된 설정에 SpeedPak 설정이 작성됩니다. 하위 어셈블리가 최상위 하위 어셈블리라면 SpeedPak 설정은 모체 어셈블리가 사용하는 활성 설정으로 됩니다.
