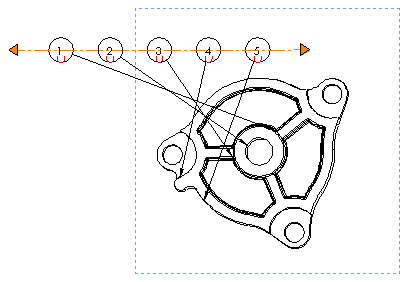

마그네틱 라인은 원하는 각도의 선을 따라 부품 번호를 정렬하는 간편한 방법입니다.
도면에서 부품 번호를 마그네틱 라인에 첨부하고, 균등한 부품 배치 간격을 사용할지 여부를 선택하고, 선을 원하는 각도로 자유롭게 이동합니다.
- 이제 도면뷰에 여러 개의 마그네틱 라인을 삽입할 수 있습니다.
- 마그네틱 라인은 인쇄되지 않습니다.
- 마그네틱 라인이 표시되지 않아도 부품 번호는 정렬 상태를 유지합니다.
- 마그네틱 라인에서 한 부품 번호를 다른 부품 번호 위에 끌어 놓으면 부품 번호 위치가 서로 바뀝니다.
- 마그네틱 라인을 삽입하기 전이나 후에 부품 번호를 삽입할 수 있습니다.
-
자동 부품번호 명령을 사용할 경우 자력선을 자동으로 삽입할 수 있습니다.
비디오: 마그네틱 라인 예제
