판금 파트에서만 사용되는 속성은 계산되어 용접 구조물 속성 대화 상자에 표시됩니다.
계산된 속성 중 일부는 경계 상자를 기반으로 하며 가장 작은 사각형의 전개도를 맞출 수 있습니다. 가장 작은 사각형이 배열 방향에 정렬하도록 방향을 설정하여 전개도를 사각형에 맞출 수 있습니다(전개도 PropertyManager 참고).
경계 상자는 판금 파트를 전개할 때 스케치로 표시되며 FeatureManager 디자인 트리의 전개도
아래에 위치합니다. 또한 용접구조물 테이블 항목의 솔리드 또는 판금 바디 유형에 상관없이 용접구조물 테이블에서 용접구조물 테이블 항목에 대한 경계 상자를 작성할 수 있습니다.

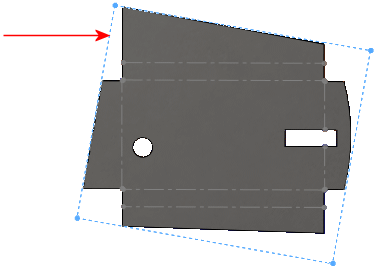

전개도에서 경계 상자 스케치의 예:
다음과 같은 속성이 판금 파트에서 계산됩니다.
|
경계 상자 길이
|
경계 상자의 가장 긴 쪽 |
|
경계 상자 너비
|
경계 상자의 가장 짧은 쪽 |
|
판금 두께
|
|
|
경계 상자 영역
|
경계 상자 길이 x 경계 상자 너비 |
|
경계 상자 빈 영역
|
관통 컷아웃을 제외한 전개도 영역 |
|
절단 길이-바깥쪽
|
기계의 절단 시간을 계산하는 데 사용되는 전개도(비어 있음)의 바깥 원주 |
|
절단 길이-안쪽
|
내부 루프 또는 컷아웃의 원주 합계 |
|
컷아웃
|
기계의 유휴 시간 계산에 사용되는 전개도에 있는 닫힌 컷아웃(관통 구멍) |
|
굽힘
|
파트의 굽힘 수 |
|
굽힘 허용
|
전개도 계산의 기본 |
|
재질
|
|
|
질량
|
|
|
설명
|
|
|
굽힘 반경
|
|
|
표면 처리
|
|
|
무게
|
질량(접힌 질량을 기준으로 하는 질량) 또는 전개된 질량(모델의 전개도를 기준으로 하는 질량)을 계산합니다. |
