파트 문서에서 FeatureManager 디자인 트리를 설정하면 계층 순서가 아닌 만든 순서대로 피처를 볼 수 있습니다.
FeatureManager 디자인 트리에서 오른쪽 클릭하고 를 클릭합니다. 단순 트리 보기에서 곡선, 2D 스케치 및 3D 스케치는 참조하는 피처에 흡수되지 않습니다. 대신, 작성 순서대로 표시됩니다.
단순 트리 뷰는 파트에만 사용할 수 있습니다.
단순 트리 뷰에서는 일반 FeatureManager 디자인 트리 기능을 모두 사용할 수 있습니다. 그러나, 사용자 작성 폴더는 예외입니다. 설계 의도 변경에 단순 펼친 트리 뷰의 피처를 재정렬시킬 수 있습니다.
모든 항목이 단순 트리 뷰에 흡수 안 되는 것은 아닙니다. 다음의 피처는 계속해서 펼친 트리 뷰의 항목을 흡수합니다:
- 기본형 구멍
- 구멍 가공 마법사 구멍
- 마운팅 보스
- 립/그루브
- 스냅 후크 그루브
- 통풍구
- 스냅 후크
- 판금 피처
- 라이브러리 피처
- 용접구조물 멤버
- 스케치 블록
다음 예제는 동일한 파트를 정상 뷰와 펼친 트리 뷰로 보여줍니다.
|
|

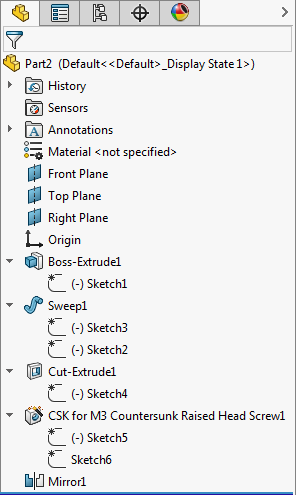

| 정상뷰: 스케치가 피처에 흡수된 상태로 항목이 계층 순서로 표시됩니다. |

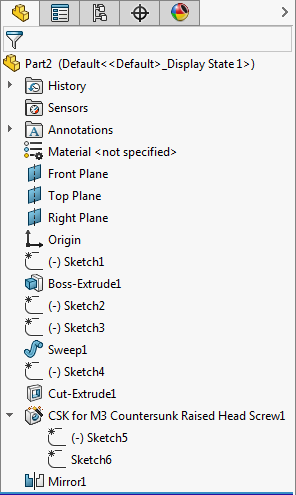

단순 트리 뷰: 작성 순서대로 항목이 표시됩니다. 그러나 예외적으로 구멍 가공 마법사 구멍은 스케치에 계속 흡수된 상태입니다. |
|
