탭 및 홈

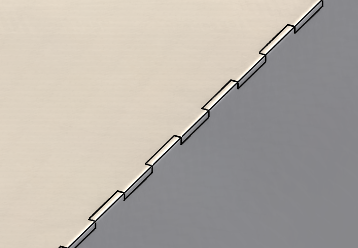

탭과 슬롯 피처는 한 바디에 탭을 작성하고 다른 바디에 홈(구멍)을 작성하여 두 바디를 인터락합니다. 탭과 슬롯의 모양 및 선택한 요소를 따라 탭과 슬롯을 분포하는 방식을 지정할 수 있습니다.

탭과 슬롯을 사용하면 여러 판금 파트를 인터락할 수 있기 때문에 파트를 더 쉽게 용접하고 복잡한 구속을 작성할 필요성을 최소화할 수 있습니다. 이 피처는 판금 파트뿐만 아니라 모든 파트에서 사용할 수 있습니다. 어셈블리 상황에 따라 단일 바디, 멀티바디 및 파트에서 이 피처를 사용할 수 있습니다.

모서리와 면은 서로 일치해야 합니다. 탭의 모서리를 선택할 때 해당 홈과 일치하는 면을 선택해야 합니다. 면은 평면 또는 원통일 수 있지만, 모서리와 면이 서로 접촉할 필요는 없습니다.
