메이트 속성표시기는 그래픽 영역에서 메이트된 요소를 식별해주어 메이트 시스템을 시각화하는 데 도움을 줍니다. 여기에는 일반 메이트 기능과 메이트 오류 문제 해결을 수행하는 도구가 제공됩니다.
메이트 속성 표시기 보는 방법
- 부품을 오른쪽 클릭하고 메이트 보기
나 메이트 오류 표시를 클릭합니다.
- 창이 나타나면 한 개 또는 그 이상의 메이트를 선택합니다.

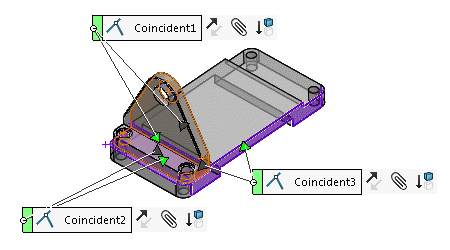

선택한 메이트의 속성 표시기가 나타납니다. 메이트마다 메이트된 요소를 가리키는 지시선이 포함된 한 개의 속성 표시기가 있습니다. 지시선에 있는 화살표 (
와
)는 바닥쪽 메이트
의 방향을 표시합니다.
문제가 있는 메이트의 경우, 오류와 경고 아이콘이 속성 표시기에 표시됩니다.
|
경고
|
메이트가 만족되었지만, 어셈블리를 초과 정의하는 결과를 초래할 경우. |
|
오류
|
메이트가 만족되지 않았을 경우. 속성 표시기에서 메이트 강요
