상세도 원 유형

아래의 표는 원래의 모체뷰에서 각각 다른 옵션을 선택했을 때의 결과를 보여줍니다. 모든 이미지는 ISO 표준 규격입니다.

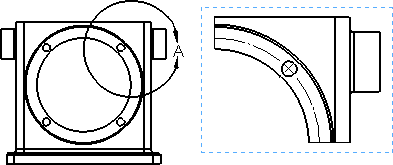

원래의 모체 뷰


유형 원 프로파일

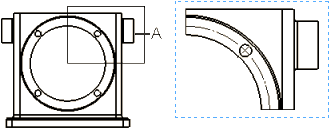

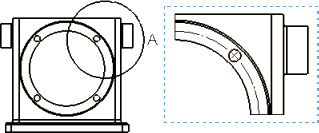

표준 규격대로 detail_per_std_circle.gif detail_per_std_profile.gif

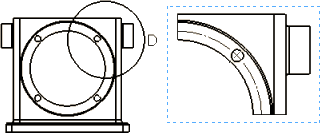

분할원 detail_broken_circle.gif 사용할 수 없음

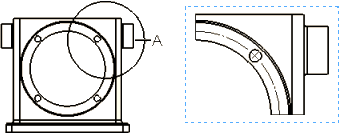

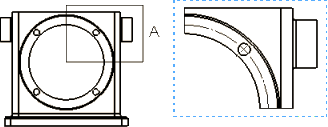

지시선있음 detail_w_leader_circle.gif detail_w_leader_profile.gif
지시선 없음 detail_no_leader_circle.gif detail_no_leader_profile.gif

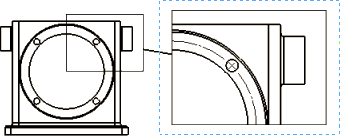

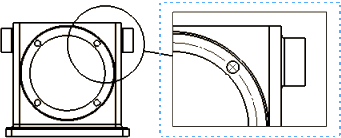

연결 상태 detail_connected_circle.gif detail_connected_profile.gif
