마크업

파트, 어셈블리 및 도면에 대한 마크업을 생성하고 보고 편집하고 삭제할 수 있습니다. 터치와 비터치 장치에서 마크업을 작성하고 마크업의 경계 상자를 표시하고 마크업을 미리 볼 수 있습니다. 협업 목적으로 마크업을 .pdf, .bmp, .jpg, .png 및 .tif 파일로 내보낼 수 있습니다.

마크업은 생성 날짜 및 시간 스탬프와 생성자 ID를 저장합니다. 이 정보는 마크업을 미리 보고 마크업을 파일로 내보낼 때 나타납니다.

마크업을 숨기거나 표시하려면 빠른 보기 도구 모음에서 모든 유형 숨기기 > 마크업 보기를 클릭합니다. FeatureManager 디자인 트리나 그래픽 영역에서 마크업을 오른쪽 클릭하고 숨기기를 클릭하여 마크업을 숨깁니다.

상황별 도구 모음

상황별 도구 모음에서 다음 옵션을 사용할 수 있습니다.
마크업 편집 편집 모드로 전환합니다.
기능 억제
방향 정하기 마크업을 확대합니다.
숨기기
마크업 내보내기 다음 파일 형식 중 하나로 마크업을 내보냅니다. .pdf, .bmp, .jpg, .png 및 .tif.

마크업 도구 액세스

CommandManager의 마크업 탭을 보려면 CommandManager를 오른쪽 클릭하고 탭 > 마크업을 클릭합니다.

마크업 도구에 액세스하는 방법

  1. 도구 > 옵션 > 시스템 옵션 > FeatureManager > 마크업 > 표시를 클릭하고 확인을 클릭합니다.
  2. FeatureManager® 디자인 트리에서 마크업 폴더를 오른쪽 클릭하고 마크업 보기 삽입 을 클릭합니다.

    마크업 도구 모음에는 장치에 따라 다른 옵션이 표시됩니다. 비터치식 장치에서는 터치 를 사용할 수 없습니다.

    터치식 장치의 마크업 도구 모음 비터치식 장치의 마크업 도구 모음
    마크업의 잉크 스트로크는 Windows 10 버전 1703 이상을 사용하는 터치식 및 비터치식 장치로 제한됩니다. 기타 모든 장치의 경우 키보드를 사용하여 마크업 노트만 추가할 수 있습니다.

마우스로 마크업 그리기

  1. 비터치식 장치에서 파트나 어셈블리를 엽니다.
  2. 보기 > 숨기기/보이기 > 마크업 을 클릭합니다.
  3. 도구 > 옵션 > 시스템 옵션 > FeatureManager를 클릭합니다.
  4. 트리 항목 숨기기/보이기에서 마크업 에 대해 보이기를 선택하고 확인을 클릭합니다.
  5. FeatureManager 디자인 트리에서 마크업 을 오른쪽 클릭하고 마크업 삽입 을 클릭합니다.

    마크업 도구 모음이 표시됩니다.

  6. 그리기 를 클릭하여 마우스로 그립니다.
  7. 옵션: 선 색상 또는 두께를 변경하려면 색상 을 클릭합니다.

마크업 미리보기

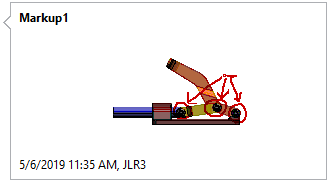

FeatureManager 디자인 트리에서 마크업 위로 마우스를 가져가면 마크업 미리보기가 나타납니다. 그래픽 영역에서, 주황색 모서리의 경계 상자가 마크업을 둘러쌉니다. 마크업을 선택하면 미리보기가 닫히고 파란 모서리의 경계 상자가 마크업을 둘러쌉니다.

여러 마크업 내보내기

여러 마크업을 내보내는 방법

  1. FeatureManager 디자인 트리의 마크업 에서 Ctrl 키를 누른 상태로 여러 마크업을 선택합니다.
  2. 상황별 도구 모음에서 마크업 내보내기 를 선택합니다.
  3. 마크업 내보내기 대화 상자에서 파일 이름 및 형식을 지정하고 저장을 클릭합니다.

    파일 형식으로 .pdf를 선택하면 .pdf 파일 하나가 생성되고 각 페이지에 하나의 마크업이 포함됩니다. 여러 마크업을 내보내는 경우 마크업을 선택하는 순서가 .pdf 파일에서 페이지 순서입니다.

    다른 파일 형식을 선택하면 각 마크업은 지정된 폴더의 개별 파일로 저장됩니다. 여러 마크업을 내보낼 때 폴더 이름은 마크업 내보내기 대화 상자의 파일 이름에 지정된 이름입니다.
