그래픽 영역에 SOLIDWORKS Simulation 결과 표시

시뮬레이션의 일부가 아닌 모델에 있는 다른 부품이나 바디와 함께 SOLIDWORKS Simulation 결과를 SOLIDWORKS 그래픽 영역에 표시할 수 있습니다.

이렇게 하면 시뮬레이션 결과와 모델링 환경 간에 전환할 필요가 없습니다. 바디 및 부품에 대한 시뮬레이션 결과는 표시하지 않는 것이 좋습니다. 이런 표시는 마케팅 목적 및 예측 설계에 도움이 됩니다. 이전에는 어셈블리의 부품에 대해 시뮬레이션을 실행했을 경우 해당 부품만 결과에 표시되고 나머지 모든 부품은 숨겨져 있었습니다.
예측 설계의 예로는 시뮬레이션 결과를 기반으로 모델을 변경하는 것입니다.

SOLIDWORKS Simulation 사용권이 있으면 가능합니다.

그래픽 영역에 SOLIDWORKS Simulation 결과를 표시하는 방법:

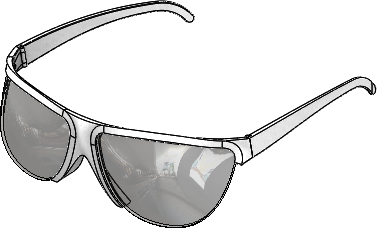

  1. 시뮬레이션 스터디가 함께 저장된 어셈블리를 엽니다.

  2. 정적 1 탭을 클릭합니다.
  3. Simulation 스터디 트리에서 정적 1/>을 오른쪽 클릭하고 실행을 클릭합니다.
  4. 모델 탭을 클릭합니다.
  5. Simulation 표시 (보기 도구 모음) 또는 보기 > 표시 > Simulation 표시 를 클릭합니다.
    Simulation 표시 대화 상자가 나타나면 확인을 클릭합니다.
  6. PropertyManager에서 다음을 수행합니다.
    1. 선택된 결과에서 보려는 항목을 선택합니다.
    2. 을 클릭합니다.
      어셈블리가 시뮬레이션 결과와 함께 어셈블리 상황에 표시됩니다.

    Simulation 표시 명령은 모든 시뮬레이션 데이터를 불러온 스터디의 결과 플롯만 나열합니다. 모든 시뮬레이션 데이터를 불러오려면 Simulation > 옵션 > 시스템 옵션 > 일반 을 클릭하고 모델을 열 때 모든 Simulation 스터디 열기(모델을 열 때 더 오래 걸림)를 선택합니다. 개별 시뮬레이션 탭을 클릭하여 특정 스터디에 대한 시뮬레이션 데이터를 불러올 수도 있습니다.
