도면에 구멍 속성 표시기 추가

표준 도면뷰 및 단면도에서 구멍 속성 표시기를 추가할 수 있습니다.

1. 구멍 속성 표시기 (주석 도구 모음) 또는 삽입 > 주석 > 구멍 속성 표시기 를 클릭합니다.
   포인터가 로 바뀝니다.

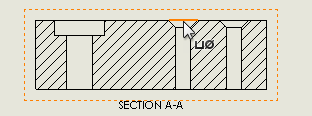

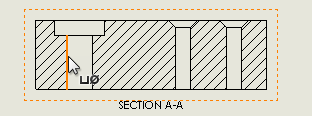

2. 구멍 테두리를 클릭한 후, 그래픽 영역을 클릭하여 속성 표시기를 배치합니다.

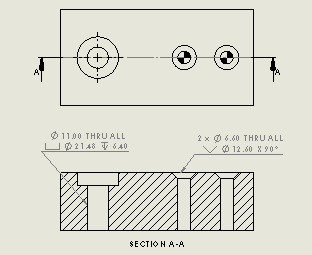

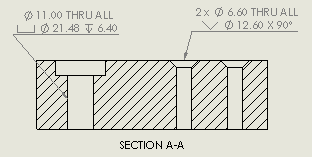

   구멍 속성 표시기가 삽입되고 치수 PropertyManager가 나타납니다. 속성 표시기에는 지름 기호 와 구멍 직경 치수가 표시됩니다. 이때, 구멍의 깊이를 알면 속성 표시기에 깊이를 나타내는 기호 과 함께 깊이값이 같이 표시됩니다. 구멍이 구멍 가공 마법사에서 작성된 경우에는 속성 표시기에 추가 정보(예: 카운터 싱크 치수 또는 구멍 인스턴스 수)가 포함됩니다.


3. 필요하면 치수 PropertyManager에서 구멍 속성 표시기를 편집합니다.

   정밀도를 지정하고, 화살표 유형을 선택하거나 문자를 추가합니다. 그러나, 치수와 구멍의 크기와 유형 기호는 그대로 유지해야 합니다.

   구멍 가공 마법사로 구멍을 작성한 경우 치수 PropertyManager의 속성 표시기 변수를 클릭하여 구멍 속성 표시기에 삽입할 속성 표시기 변수 목록에 액세스할 수 있습니다.

   현재 단위가 밀리미터(mm)인 도면에 ANSI 인치 규격의 탭 구멍에 구멍 속성 표시기를 붙이면, 드릴 지름과 구멍의 깊이는 mm로 보고되나 나사산 설명에는 ANSI 인치 크기가 표시됩니다. 원하면, 구멍 속성 표시기 변수 대화 상자에서 이 나사산 표시를 다른 변수로 대치할 수도 있습니다.
4. 다른 구멍 속성 표시기를 추가로 삽입하려면 2단계에서 4단계를 반복하고, 을 클릭합니다.

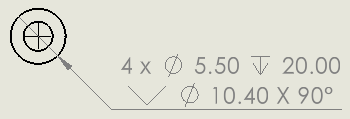

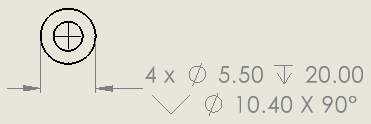

   치수를 오른쪽 클릭하고 표시 옵션을 클릭한 후 다음 옵션 중 하나를 클릭하여 다양한 형식으로 치수를 표시할 수 있습니다. 지름으로 표시, 반경으로 표시, 선형으로 표시, 괄호 표시 또는 검사로 보기.

   표시 옵션 > 선형으로 표시
