바디 비교 예제

이 예제에서는 파트의 두 솔리드 바디를 비교합니다.

1. 두 개 이상의 바디가 있는 파트를 엽니다.
   이 예제에서는 기어에 두 개의 솔리드 바디가 포함되어 있습니다. 한 바디는 기어 톱니의 모서리가 필렛되어 있습니다. 다른 바디는 모서리가 필렛되어 있지 않습니다.

   Gear1: 필렛된 모서리	Gear2: 필렛되지 않은 모서리

2. 보기 > 표시 > 바디 비교 를 클릭합니다.
3. PropertyManager에서 다음 옵션을 설정합니다.
   1. 원본 바디에서 Gear1 선택
   2. 비교 바디에서 Gear2 선택
   3. 범례 임계값 슬라이더를 이동하여 배율에서 허용하는 편차의 절대값을 지정합니다.
      이 예제에서는 슬라이더를 이동하여 범례의 맨 위 및 맨 아래 숫자가 약 1.00mm가 됩니다.
4. 을 클릭합니다.

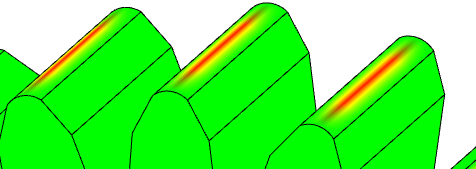

   그래픽 영역에서 빨간색 및 노란색은 Gear1 및 Gear2가 서로 일치하지 않는 위치를 표시합니다.
5. 바디 비교 범례를 선택 취소하려면 그래픽 영역에서 범례를 오른쪽 클릭하고 바디 비교 를 클릭합니다.
   바디 비교 PropertyManager를 열려면 범례를 오른쪽 클릭하고 바디 비교 속성을 클릭합니다.
