표시 상태로 데칼 및 화면 제어

서로 다른 인스턴스의 데칼 및 화면을 사용하도록 표시 상태를 정의할 수 있습니다.

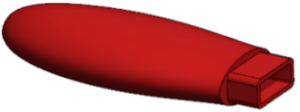

1. 어셈블리를 열고 FeatureManager 디자인 트리에서 부품을 오른쪽 클릭하고 파트 열기 를 클릭합니다.



2. 표시 상태를 추가하고 사용자 정의합니다.
   1. FeatureManager 디자인 트리 상단에서 를 클릭합니다.
      표시 창이 나타납니다.



   2. 표시 창을 오른쪽 클릭하고 표시 상태 추가 를 클릭합니다.
   3. 이름을 입력합니다.
   4. DisplayManager 탭을 선택합니다.
   5. 데칼 보기 를 클릭하고 데칼 라이브러리 열기를 클릭합니다.
   6. 작업 창에서 바코드 데칼을 파트로 끕니다.
      데칼을 부품에 끌어다 놓으면 데칼 위에 조정자가 나타납니다. 조정자를 사용하여 데칼의 방향 및 정렬을 변경할 수 있습니다.
   7. 데칼 PropertyManager의 표시 상태 아래에서 현재 표시 상태를 선택하고 을 클릭합니다.
   8. 그래픽 영역에서 오른쪽 클릭하고 화면 편집 을 클릭합니다.
   9. 작업 창에서 프레젠테이션 화면을 클릭하고 주방 배경 화면을 그래픽 영역으로 끕니다.
   10. 을 클릭합니다.



3. 다른 표시 상태를 추가합니다.
   1. 표시 창을 오른쪽 클릭하고 표시 상태 추가 를 클릭합니다.
   2. 이름을 입력합니다.
   3. DisplayManager에서 표시 상태를 오른쪽 클릭하고 삭제를 클릭합니다.
   4. 데칼 PropertyManager에서 데칼 라이브러리 열기를 클릭합니다.
   5. 작업 창에서 SOLIDWORKS 디자인 데칼을 파트로 끕니다.
   6. 데칼 PropertyManager의 표시 상태 아래에서 현재 표시 상태를 선택하고 을 클릭합니다.
   7. 그래픽 영역에서 오른쪽 클릭하고 화면 편집 을 클릭합니다.
   8. 작업 창에서 프레젠테이션 화면을 클릭하고 공장 배경 화면을 그래픽 영역으로 끕니다.
   9. 을 클릭합니다.

4. ConfigurationManager 탭의 표시 상태 아래에서, 표시 상태를 두 번 클릭하여 전환합니다.
5. 렌더링 도구 CommandManager에서 표시 상태 대상 을 클릭합니다.
   표시 상태 대상 대화 상자가 나타납니다.
   표시 상태를 서로 바꾸면 표시 상태 대상 대화 상자에서 활성 표시 상태가 선택됩니다. 이 방법은 활성 표시 상태에서 데칼과 화면을 삭제하거나 사용자 정의하는 경우에 유용합니다.
