매번 중심선을 선택하지 않고 여러 개의 절반 및 전체 대칭 각도 치수를 작성할 수 있습니다.
이러한 유형의 치수 기입은 몇 가지 각도 치수나 전체 각도 치수 표시가 필요한 회전 형상에 대한 스케치를 작성할 때 도움이 됩니다.
|

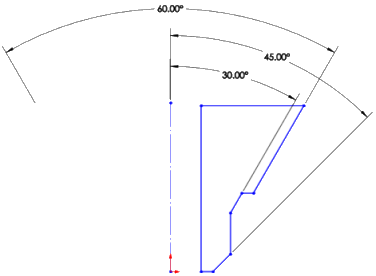

| 여러 개의 반각 및 단일 전각 치수 |
대칭 각도 치수를 작성하려면 다음을 수행합니다.
- 중심선과 선 또는 점이 있는 스케치에서 지능형 치수
(치수/구속조건 도구 모음) 또는 을 클릭합니다.
- 중심선 및 평행하지 않는 선을 선택합니다.
- 반각 치수를 작성하려면 포인터를 원하는 위치로 이동합니다. 전각 치수를 작성하려면 Shift 키를 계속 누릅니다.
포인터 모양이 바뀌어 중심선을 사용하여 여러 개의 각도 치수를 배치할 수 있다는 것을 알려줍니다.
