고급 구멍 인스턴스 작성 및 배치

고급 구멍 인스턴스를 작성하고 배치하는 방법

  1. PropertyManager에서 위치 탭을 선택합니다.
    점을 여러 개 선택하거나 스케치를 사용하여 구멍을 여러 개 작성할 수 있습니다.
    위치 탭을 실수로 선택하지 않고 을 클릭할 경우 구멍을 찾으려면 면에서 점을 선택하라는 메시지가 나타납니다. 이 메시지에서 확인을 클릭하여 위치 탭을 열고 스케치 도구 모음을 엽니다.
  2. 중심 사각형(스케치 도구 모음)을 클릭하고 면의 스케치 원점 을 중심으로 사용하여 사각형을 스케치합니다.
  3. 을 클릭하여 중심 사각형 PropertyManager를 닫고 구멍 위치 PropertyManager로 돌아갑니다.

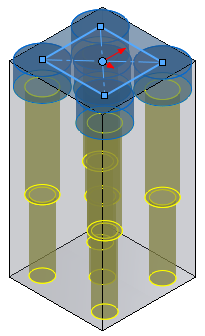

    선택된 원점에 스케치 점을 포함하여 5개의 구멍 인스턴스가 작성됩니다. 중심 인스턴스를 제거하려는 경우

  4. 인스턴스 건너뛰기 아래에서 중심 인스턴스 구를 선택하여 미리보기에서 해당 인스턴스만 제거합니다.
    스케치 옵션 아래에서 보조선에서 인스턴스 작성을 선택하여 보조선을 사용해 인스턴스를 작성할 수 있습니다.
