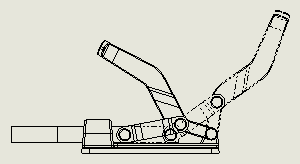

어셈블리 도면에서 보조 위치 설정을 어셈블리 모델의 기존 설정으로 대치하거나 새 설정을 즉시 정의할 수 있습니다.
또한 아래 절차를 따라 다음 중 하나를 수행하여 보조 위치도를 편집할 수도 있습니다.
- 어셈블리 모델에서 설정을 편집합니다.
- 도면의 FeatureManager 디자인 트리에서 보조 위치도 중 하나를 오른쪽 클릭하고 숨기기 또는 표시를 클릭합니다.
보조 위치도 편집하는 방법
- FeatureManager® 디자인 트리에서:
- 시트
를 확장하고 변경할 보조 위치도가 포함된 도면뷰
를 확장합니다.
- 보조 위치
를 오른쪽 클릭하고 피처 편집을 클릭합니다.
- PropertyManager의 설정에서 다음 중 하나를 선택합니다.
| 옵션 |
설명 |
|---|
| 기존 구성 |
선택한 보조 위치도에 사용된 설정을 대치할 기존 어셈블리 설정을 선택할 수 있습니다. 목록에서 설정을 선택합니다. |
| 새 설정 |
어셈블리 모델에 새 설정을 추가할 수 있습니다. 보조 위치도의 현재 설정 이름이 상자에 나타납니다. 생성하려는 새 설정의 이름을 입력합니다. |
을 클릭합니다. 결과:
- 기존 설정 - 선택한 설정의 위치가 도면뷰에 표시되고 PropertyManager가 닫힙니다. 보기가 완성됩니다. 더 이상 작업이 필요 없습니다.
- 새 설정 - 어셈블리 문서가 열려 있지 않은 경우 어셈블리 문서가 열립니다. 어셈블리의 보기 방향은 도면뷰의 방향으로 바뀝니다. 어셈블리가 부품 이동 PropertyManager와 함께 열리고 프리 드래깅이 활성화됩니다. 계속해서 4단계를 진행합니다.
- 부품 이동 도구를 사용하여 어셈블리 부품을 원하는 위치로 이동합니다.
PropertyManager의 옵션 아래에서 충돌 탐지 및 충돌시 정지를 사용하여 모션을 중지할 수 있습니다.
- 을 클릭하여 부품 이동 PropertyManager를 닫고 도면으로 돌아갑니다.
새 어셈블리 설정의 보조 위치가 도면뷰에 표시되고
보조 위치 PropertyManager가 닫힙니다.
