유동 부품 추가의 예

이 예제에서는 모델에 스프링 부품을 추가합니다.

1. 모델을 열고 스프링 부품을 삽입합니다.



2. 모델과 스프링 부품 사이에 일치 메이트를 생성합니다.



3. 보기 > 숨기기/보이기 > 축 을 클릭합니다.

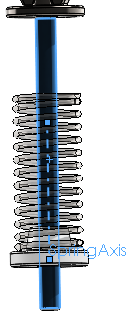

4. 스프링 부품의 중심축과 모델의 원통형 축 사이에 동심 메이트를 생성합니다.

5. 을 클릭합니다.
6. FeatureManager 디자인 트리에서 스프링 부품을 오른쪽 클릭하고 상황 메뉴에서 유동 파트 설정 을 클릭합니다.
   그래픽 영역에 부가되지 않은 참조 요소의 미리보기가 나타납니다.


7. 참조 요소를 다시 부가하려면 모델에서 평면을 클릭합니다.

8. 을 클릭합니다.
   그래픽 영역에서 모델을 위아래로 이동할 수 있습니다.
