포함 탭에서 Treehouse 보기

포함 탭에서 Treehouse 보기를 사용하여 선택한 파일의 참조를 확인할 수 있습니다. 종속 관계가 그래픽 트리 형식으로 표시됩니다.

도구 모음

버전 참조가 표시되는 파일 버전입니다.

가장 최근 버전이 기본값입니다.

컨트롤을 확장하여 다른 파일 버전을 선택합니다.

아이콘은 수정본을 나타냅니다.

아이콘은 원래 버전을 나타냅니다.
설정 참조가 표시되는 설정입니다.

활성 설정이 기본값입니다.

컨트롤을 확장하여 참조를 나열할 설정을 선택합니다.

설정 표시 안 함을 선택하면 모든 설정이 참조하는 모든 파일이 표시됩니다.
레벨 전체 파일 계층에 대한 파일 참조를 표시하거나(모든 레벨 표시) 파일 계층의 최상위 수준만 표시합니다(상위 수준만).

옵션은 가장 최근에 사용한 옵션으로 설정됩니다.

파일 이름 열에서 및 컨트롤을 사용하여 계층을 확장하거나 축소할 수 있습니다.
내보내기 Microsoft Excel에 트리 구조의 모든 파일을 나열합니다.
Microsoft Excel을 설치하지 않은 경우에는 <파일 경로>.csv 파일로 목록을 내보냅니다.
섬네일로 내보내기 Microsoft Excel에 모든 파일을 섬네일과 함께 나열합니다.
인쇄 > 모두 인쇄 전체 트리 구조를 인쇄합니다.
인쇄 > 영역 인쇄 표시되는 범위 일부를 인쇄합니다. 특정 범위의 일부를 인쇄하려면 영역 확대/축소 를 사용합니다.
인쇄 > 인쇄 미리보기 현재 인쇄 선택 항목에 대한 미리보기를 표시합니다. 미리보기는 용지 크기, 배율 및 방향에 따라 다릅니다.
테이블 보기 파일을 참조와 함께 테이블 형식으로 표시합니다.
Treehouse 보기 파일을 참조와 함께 계층 구조 트리 형식으로 표시합니다.

Treehouse 도구

영역 확대/축소 선택한 영역을 확대/축소합니다.
전체 보기 전체 트리 계층을 볼 수 있도록 확대 또는 축소합니다.
표시 여부 > 파일 이름 확장명 파일 이름을 확장명과 함께 표시합니다.
표시 여부 > 파일 형식 아이콘 노드에 파일 아이콘을 표시합니다.
표시 여부 > 섬네일 미리보기 노드에 파일 섬네일을 표시합니다.
노드 유형 > 세로 트리 구조를 세로 모드로 표시합니다.
노드 유형 > 가로 트리 구조를 가로 모드로 표시합니다.
노드 유형 > 압축 노드에 파일 이름, 아이콘 및 섬네일만 표시합니다.
하위 그룹화 모체의 하위 노드를 그룹화합니다. 리프 노드이고 다른 외부 참조가 없는 하위 노드만 함께 그룹화됩니다.

하위 참조가 모체이기도 한 경우에는 그룹화되지 않습니다. 예를 들어, 어셈블리는 그룹화되지 않습니다.
서랍 참조된 파트 또는 어셈블리 노드 내에 도면 노드를 표시합니다. 도면 노드를 표시하거나 숨기려면 참조된 파트 또는 어셈블리 노드에서 을 클릭합니다.

노드

각 파트, 어셈블리 및 도면이 트리의 노드로 표시됩니다. 파일 이름, 인스턴스 수 및 설정 이름과 같은 정보가 표시됩니다. 이러한 세부 정보를 보려면 노드를 마우스로 가리킵니다.



1 파일 형식 아이콘
2 파일 이름
3 설정 이름
4 수량
5 섬네일
6 더 많은 파일 세부 사항이 표시되도록 노드를 확장합니다.

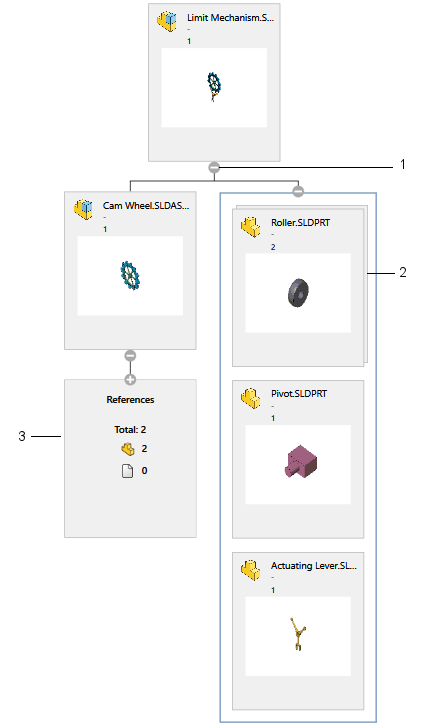

기타 사용자 인터페이스 요소

1 종속 부품을 확장하거나 축소합니다. 하위 어셈블리를 포함하여 모든 종속 부품을 확장하거나 축소하려면 Shift 키를 누른 상태로 클릭합니다.
2 여러 설정
3 SOLIDWORKS 참조 및 SOLIDWORKS 외 참조 수를 표시합니다.
