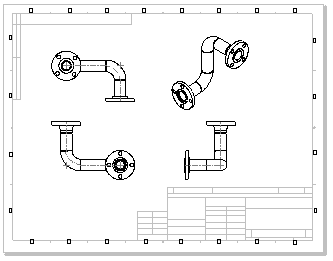

배관 어셈블리 도면 배관 하위 어셈블리 도면에서, 중심선을 사용하여 파이프 또는 튜브 경로를 표시할 수 있습니다. 관 경로의 3D 스케치가 어셈블리 문서에 보일 때는, 새롭게 작성되는 새 도면뷰에 경로가 자동으로 표시됩니다. 만일 어셈블리 문서에 스케치가 보이지 않을 때는 새 도면뷰에서도 관 경로가 보이지 않습니다. 배관 하위 어셈블리의 도면 BOM은 특별한 요구 사항이 있습니다. 상위 주제배관 어셈블리 관리하기 경로 보기 표시하기 보기에 경로를 표시하는 방법 보기의 FeatureManager 디자인 트리를 확장하고 배관 피처를 확장합니다. 3D 스케치를 오른쪽 클릭하고 표시를 선택합니다.
