표현 계층

파트에서 면, 피처, 바디, 파트 자체에 표현을 추가할 수 있습니다. 어셈블리에서는 부품에 표현을 추가할 수 있습니다.

계층은 모델에 지정된 위치를 기준으로 표현에 적용됩니다.

  • 면의 표현은 그 모체 피처에 지정된 표현이 있어도 보이게 됩니다.
  • 피처의 표현은 그 모체 바디에 지정된 표현이 있어도 보이게 됩니다.
  • 바디의 표현은 그 모체 파트에 지정된 표현이 있어도 보이게 됩니다.
  • 부품 표현(어셈블리에서만)은 부품의 면, 피처, 바디, 또는 파트에 지정된 모든 표현을 무시합니다.

다음 예를 통해 표현 계층을 이해할 수 있습니다.

작업 창에서 표현 폴더를 찾아 모델로 표현을 끕니다. 표현의 미리보기가 표시됩니다.
마우스를 놓으면 팝업 도구 모음이 나타납니다. 도구 모음의 각 항목 위로 마우스를 이동하면 모델의 해당 영역에 적용된 표현의 미리보기가 나타납니다.
면에 표현을 적용합니다.

피처에 표현을 적용합니다.

결과: 피처가 면 지정에 의해 무시된 영역을 제외하고는 새 표현을 취합니다.
바디에 표현을 적용합니다.

결과: 바디가 피처 또는 면 지정에 의해 무시된 영역을 제외하고는 새 표현을 취합니다.
파트에 표현을 적용합니다.

결과: 파트가 바디, 피처. 또는 면 지정에 의해 무시된 영역을 제외하고는 새 표현을 취합니다.

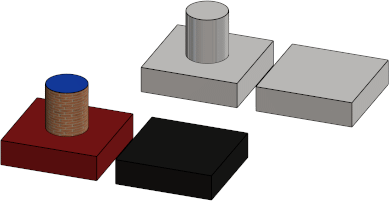

어셈블리에 동일한 두 부품이 있을 경우 가장 오른쪽 부품에 표현을 지정합니다.

결과: 부품이 새 표현을 취합니다. 지정된 부품 표현이 없는 파트는 파트 수준 이나 그 아래 수준에 지정된 표현을 표시합니다.
