화면 표시 눈금자를 사용하여 정밀하게 수정을 측정합니다.
회전, 구배와 트라이어드 링으로 동적 단면 평면을 회전하려할 때 각 눈금자가 표시됩니다.

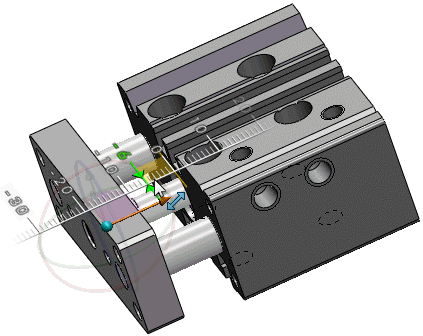

어셈블리에서 바로가기 메뉴의 좌표계로 이동을 클릭하면 좌표계와 함께 눈금자가 나타나 부품을 정의된 위치로 이동할 수 있습니다.
트라이어드 핸들로 피처를 이동할 때, 눈금자가 정확한 위치를 찾도록 해줍니다. 비디오: 트라이어드 핸들 끌어 피처 이동하기

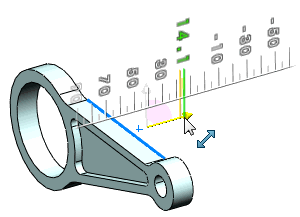

포인터가 눈금자에서 멀어지면, 치수를 자유롭게 드래깅 할 수 있습니다. 포인터를 눈금자 위로 이동하여 눈금 증가분에 스냅합니다. 비디오: Instant3D에서 눈금 증가분에 스냅하기
이 눈금자는 다음과 같은 피처에 피처 편집
을 사용할 때 표시됩니다.
- 돌출(보스, 컷, 곡면)
- 회전(보스, 컷, 곡면)
- 베이스 플랜지
만일 항목을 드래깅 할 수 없으면, 핸들이 검정색
로 변하거나 아이콘
이 나타납니다. 이러한 피처는 지원되지 않거나 구속되어 있습니다.
