수동 모드에서 분할 곡면을 만들거나 편집할 경우 분할 곡면 명령으로 생성된 곡면 방향을 수정할 수 있습니다.
분할 곡면 PropertyManager를 열려면 다음 중 하나를 수행합니다.
-
분할 곡면
(몰드 도구 도구 모음)을(를) 클릭합니다.
- 을 클릭합니다.
- FeatureManager 디자인 트리에서 분할 곡면 피처를 선택하고 피처 편집
을(를) 클릭합니다.
분할 곡면에 대한 수동 모드를 활성화하려면 PropertyManager의 옵션에서 수동 모드를 선택합니다.
다음과 같이 분할 곡면을 조정할 수 있습니다.
- 핸들을 끌어 겹치는 곡면 교차를 막습니다.
- 두 꼭지점 사이의 곡면 영역을 다시 정의하여 채워진 곡면을 지정합니다.
- 파트의 모서리에 있는 꼭지점을 오른쪽 클릭하고 곡면 영역 채우기 시작을 선택합니다.
- 파트의 모서리에 있는 두 번째 꼭지점을 오른쪽 클릭하고 곡면 영역 채우기 종료를 선택합니다.
|

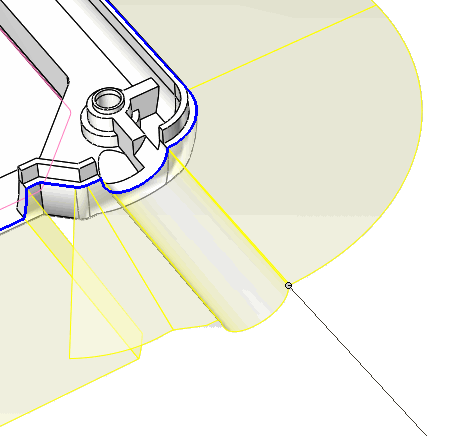

| 수동 모드 없이 생성된 분할 곡면에서 곡면 선 교차 |
 |

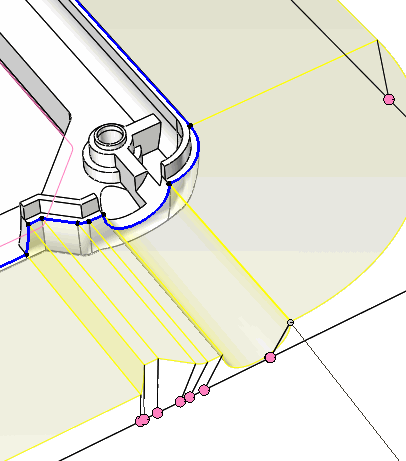

| 수동 모드에서 곡면 선 이동을 위한 핸들 생성 |
