스케치 공유

같은 스케치를 다른 피처 작성에 다시 사용할 수 있습니다.

1. 스케치를 작성합니다.
2. 스케치에서 피처를 작성합니다.
3. FeatureManager 디자인 트리에서, 첫 피처 작성에 사용한 같은 스케치를 선택합니다.
4. 스케치에서 두 번째 피처를 작성합니다.
   피처를 작성할 때 추가로 스케치를 추가할 수 있습니다. 즉, 같은 스케치를 사용하여 처음엔 돌출 피처를 작성하고 두 번째에는 회전 피처를 작성하였을 때, 회전 피처를 작성할 때 필요에 따라 스케치에 중심선을 삽입할 수 있습니다.

   FeatureManager 디자인 트리 안의 여러 피처와 공유하는 스케치가 로 식별됩니다.

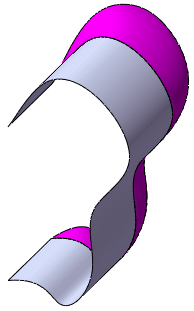

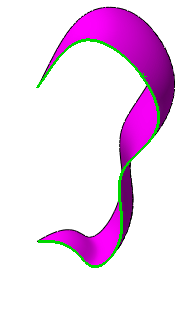

   회전 곡면 작성에 사용한 스케치	곡면 분해의 공유 스케치
   얇은 로프트 피처 작성에 사용한 스케치	얇은 보스 돌출 피처의 공유된 스케치
