바디 비교

바디를 비교하는 방법:

  1. system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\model_display\Gear.SLDPRT를 엽니다.
  2. FeatureManager 디자인 트리에서 솔리드 바디 폴더를 확장합니다.
    폴더가 보이지 않으면 다음 단계를 수행합니다.
    1. 도구 > 옵션 > 시스템 옵션 > FeatureManager 를 클릭합니다.
    2. 트리 항목 숨기기/보이기에서 솔리드 바디 에 대해 보이기를 선택하고 확인을 클릭합니다.
  3. Gear1 및 Gear2의 기어 톱니 모서리를 비교합니다.
    1. Gear1의 필렛된 모서리를 본 후에 Gear1을 오른쪽 클릭하고 숨기기 를 클릭합니다.
    2. Gear2를 오른쪽 클릭하고 보이기 를 클릭하여 필렛되지 않은 모서리를 봅니다.
    Gear1: 필렛된 모서리 Gear2: 필렛되지 않은 모서리
  4. 보기 > 표시 > 바디 비교 를 클릭합니다.
  5. PropertyManager에서 다음 옵션을 설정합니다.
    1. 원본 바디에서 Gear1 선택
    2. 바디 비교에서 Gear2 선택
    3. 범례 임계값 슬라이더를 이동합니다. 그러면 범례의 맨 위 및 맨 아래는 약 1.00mm입니다.

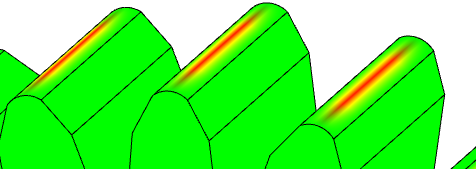

    그래픽 영역에서 빨간색 및 노란색은 Gear1 및 Gear2가 서로 일치하지 않는 위치를 표시합니다.

  6. 를 클릭합니다.
  7. 바디 범례 비교의 그래픽 영역을 선택 취소하려면 범례를 오른쪽 클릭하고 바디 비교 를 클릭합니다.

    바디 비교 PropertyManager를 열려면 범례를 오른쪽 클릭하고 바디 비교 속성을 클릭합니다.
