Menedżer właściwości PropertyManager pola odniesienia

Możemy dołączyć pole odniesienia i symbol skojarzony z modelem lub krawędzią.

Aby otworzyć menedżera właściwości PropertyManager Pole odniesienia:

Kliknąć Pole odniesienia (pasek narzędzi Adnotacja) lub kliknąć Wstaw > Adnotacje > Pole odniesienia.

Styl

Zdefiniuj Styl.

Ustawienia

Symbol celu. Należy wybrać styl symbolu celu:

Symbol celu
Symbol celu z zewnętrznym rozmiarem obszaru Tworzy linię wiodącą do odnośnika.
Brak symbolu celu
Ruchome poziome Tworzy ruchomy symbol, który pojawia się tylko po lewej lub prawej stronie okręgu.
Ruchome obrotowe Tworzy ruchomy symbol, który zawsze wskazuje na pole odniesienia.
Nieruchome Wyłącza ruchomy symbol.

Pole celu. Należy wybrać wyświetlanie pola celu:

x pole celu (punkt)

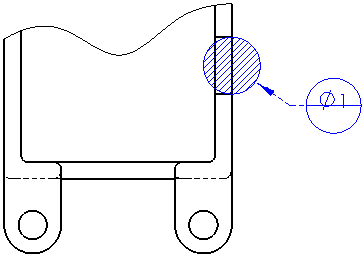

Okrągłe pole celu Dodaje kreskowanie do okrągłego obszaru celu.

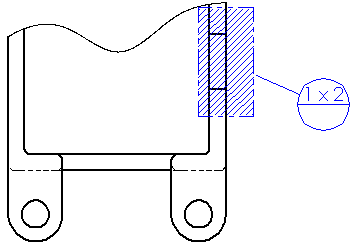

Prostokątny obszar celu Dodaje kreskowanie do prostokątnego obszaru celu.
Nie wyświetlaj pola celu
Rozmiar obszaru celu Należy określić Szerokości i Wysokość (dla prostokątów) lub Średnicę (Dla X i okręgów).

Wartość w pierwszym polu (2) kontroluje średnicę okręgu pola celu.


Wartość w pierwszym polu (1) kontroluje szerokość prostokąta. Wartość w drugim polu (2) kontroluje wysokość.

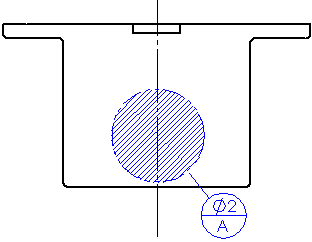

Odniesienia bazy pomiarowej Można określić do trzech odniesień (odnośników). Odniesienie bazy pomiarowej pojawia się w dolnej połowie odnośnika.

Linia wiodąca

Należy wybrać linię wiodącą, aby kontrolować zgięcia, czcionkę linii wiodącej oraz style ostrzy strzałek:

Zagięta, ciągła linia wiodąca
Zagięta, przerywana linia wiodąca
Prosta, ciągła linia wiodąca
Prosta, przerywana linia wiodąca
  Wybrać Styl strzałki


Warstwa

W rysunkach z nazwanymi warstwami, należy wybrać warstwę.
