Określanie właściwości dla tabel wykrawania na rysunkach.
Aby otworzyć tego menedżera właściwości PropertyManager, należy:
W rozłożonym widoku rysunku kliknąć Tabela wykrawania
(pasek narzędzi Tabela) lub .
Szablon tabeli
Kliknąć Otwórz szablon tabeli dla Tabeli wykrawania
, aby wybrać standardowy lub dostosowany szablon. Opcja ta jest dostępna tylko podczas wstawiania tabeli. Szablony tabeli wykrawania dostarczone wraz z oprogramowaniem dodają kolumny do formatu domyślnego. Znajdują się w:
katalog_instalacyjny\lang\polish. Standardowy szablon (punchtable-standard.sldpuntbt) tworzy Metka, Lokalizacja X, Lokalizacja Y, ID wykrawania, Ilość i kolumny Kąt.
Pozycja tabeli
Nieruchomy narożnik kontroluje kierunek, w którym tabela powiększa się przy dodawaniu nowych kolumn lub wierszy.
Ustawić
Nieruchomy narożnik na:
|
Lewy górny
|
Nowe kolumny są dodawane po prawej stronie a nowe wiersze są dodawane poniżej punktu zakotwiczenia. |
|
Prawy górny
|
Nowe kolumny są dodawane po lewej stronie a nowe wiersze są dodawane poniżej punktu zakotwiczenia. |
|
Lewy dolny
|
Nowe kolumny są dodawane po prawej stronie a nowe wiersze są dodawane powyżej punktu zakotwiczenia. |
|
Prawy dolny
|
Nowe kolumny są dodawane po lewej stronie a nowe wiersze są dodawane powyżej punktu zakotwiczenia. |
|
Przyłącz do punktu zakotwiczenia
|
Przyłącza określony narożnik do Kotwice tabeli.
|
Sterowanie alfanumeryczne
Wybór liter lub cyfr dla oznaczania sekwencji metek tabeli wykrawania.
|
A, B, C
|
Definiuje sekwencję metki zgięć jako literową. |
|
|

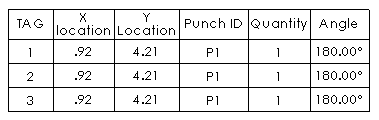

1, 2, 3
|
Definiuje sekwencję metki zgięć jako liczbową. |
|
|
Zacznij od
|
Ustawia pierwszą metkę. |
|
Baza pomiarowa
Podczas wstawiania, Początek układu współrzędnych jest gotowy do wyboru wierzchołka. Aby zdefiniować początek układu współrzędnych przy użyciu osi X i osi Y, należy kliknąć Odnośnik kierunku osi X i wybrać poziomą krawędź modelu w obszarze graficznym a następnie kliknąć Odnośnik kierunku osi Y i wybrać pionową krawędź modelu.
Po utworzeniu tabeli można przeciągnąć bazowy początek układu współrzędnych do innej pozycji lub edytować definicję bazy pomiarowej. Wartości lokalizacji w tabeli zostaną aktualizowane.
Operacje
Wybór pojedynczych krawędzi, ścian i operacji na potrzeby dołączenia wszystkich operacji wykrawania.
Schemat
|

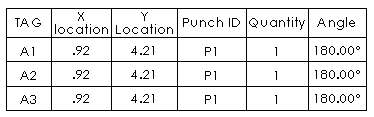

Połącz takie same metki
|
Wybrać, aby połączyć elementy o takich samych ID wykrawania w jednym wierszu.
|
|

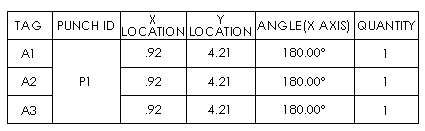

Połącz takie same typy
|
Opcja dostępna tylko jeżeli wyczyszczono Połącz takie same metki. Scala komórki operacji wykrawania o takim samym ID wykrawania. Kolumny wartości lokalizacji pozostają.
|
Precyzja lokalizacji tłocznika
Istnieje możliwość określenia liczby znaczących cyfr dla wartości lokalizacji tłocznika.
Obramowanie
|
Użyj ustawień dokumentu
|
Wykorzystuje opcje obramowania ustawione w menu .
|
|
Granica pola
|
Ustawia grubość linii dla zewnętrznej granicy tabeli. |
|
Granica siatki
|
Ustawia grubość linii dla wewnętrznych linii siatki w tabeli. |
Wymiary w dwóch jednostkach
Należy wybrać Wymiary w dwóch jednostkach, aby wyświetlić wymiary w dwóch jednostkach.
|
Pokaż jednostki
|
Należy wybrać, aby wyświetlić jednostki.
|
Warstwa
|
Warstwa
|
W rysunkach z nazwanymi warstwami, należy wybrać warstwę. |
Format tekstu
| Wszystko wielkimi literami |
Wybierz, aby określić, że wszystkie znaki w tabeli są wielkimi literami. |
