Można określić ustawienia projektowania dla adnotacji odnośników na poziomie dokumentu. Można zastąpić te ustawienia w menedżerze właściwości PropertyManager. Dostępne dla wszystkich typów dokumentów.
Aby otworzyć tę stronę, należy:
W otwartym rysunku kliknąć Opcje
(pasek narzędzi Standard), wybrać kartę Właściwości dokumentu, a następnie .
Ogólny standard projektowania
Standard odnośników
|
Standard odnośników
|
Wybrać standard: -
ANSI
-
ISO
-
DIN
-
JIS
-
BSI
-
GOST
-
GB
|
Styl linii wiodącej
Styl linii wiodącej
|
Należy wybrać: styl. |
Grubość linii wiodącej
|
Należy wybrać: grubość lub wybrać Dostosowany rozmiar i wprowadzić grubość. |
Styl ramki
|
Styl ramki
|
Ustawia styl dla kształtu otaczającego tekst. |
|
Grubość ramki
|
Należy wybrać: grubość lub wybrać Dostosowany rozmiar i wprowadzić grubość. |
Tekst
|
Czcionka
|
Kliknąć, aby zmodyfikować czcionkę.
|
|

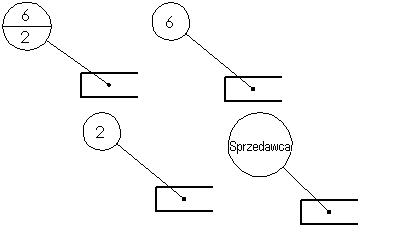

Górne
|
Dla górnego fragmentu odnośników kołowych z linią podziałową, lub dla wszystkich pozostałych typów odnośników, należy wybrać:-
Tekst
-
Numer elementu
-
Ilość
-
Dostosowane właściwości
Górny ma zastosowanie dla odnośników pojedynczych oraz wielokrotnych. |
|
|
Dolny
|
Dla dolnego fragmentu odnośników kołowych z linią podziałową, należy wybrać:-
Tekst
-
Numer elementu
-
Ilość
-
Dostosowane właściwości
|
|
Wyświetlanie linii wiodących
|
Wyświetlanie linii wiodących
|
Należy wybrać z:
-
Proste
-
Zagięte. Wstawia poziome zgięcie w linii wiodącej, która jest wyrównana z tekstem. Wybrać jedną z następujących możliwości:
-
Użyj długości linii wiodącej z dokumentu. Wyprowadza długość linii wiodącej z ustawień strony Adnotacje.
-
Długość linii wiodącej:. Pozwala na wprowadzenie długości niezagiętego fragmentu linii wiodącej.
|
Warstwa
|
Warstwa
|
Wybrać warstwę. Aby umożliwić wybieranie warstw dla właściwości dokumentu, konieczne jest uprzednie utworzenie warstw dla rysunku.
|
Aby zastosować te ustawienia warstwy, konieczne jest wybranie Według standardu jako Warstwa (pasek narzędzi Warstwa) w dokumencie widoku rysunku.
Pojedynczy odnośnik
|
Styl
|
Wybrać Brak, aby wyświetlać tekst odnośnika bez granicy lub wybrać kształt odnośnika. Domyślnym ustawieniem jest Kołowy
|
|
|
| Kołowy |
Trójkątny |
|
|
| Sześciokątny |
Ramka |
|
|
| Romb |
Pięciokąt |
|
|
| Kołowy z linią podziałową |
Flaga - pięciostronny |
|
|
| Flaga - trójkątny |
Podkreślenie |
|
|
| Kwadrat |
Kwadratowy Kołowy |
|
|
| Skontroluj |
Brak |
|
Rozmiar
|
Wybrać rozmiar (określona liczba znaków), Ciasne wpasowanie (automatycznie dostosowuje się do tekstu) lub Dostosowany rozmiar (można ustawić rozmiar odnośnika). |
|
Wielokrotny odnośnik
|
Styl
|
Należy wybrać kształt odnośnika. |
|
|
Rozmiar
|
Wybrać rozmiar (określona liczba znaków), Ciasne wpasowanie (automatycznie dostosowuje się do tekstu) lub Dostosowany rozmiar (ustawić rozmiar odnośnika).
|
|
Układ automatycznych odnośników
|
|
|
| Układ Kwadrat |
