Właściwości dokumentu - Etykiety widoku przekroju

Aby otworzyć tę stronę, należy:

Po otwarciu rysunku kliknąć Opcje (pasek narzędzi Standard), wybrać kartę Właściwości dokumentu, a następnie wybrać Widoki > Przekrój.

Ogólny standard projektowania

Standard widoku przekroju

Styl linii

Określa styl i grubość linii przekroju dla widoku źródłowego.

Standardowe ze złączem	Wyświetla ciągłą linię przekroju w widoku źródłowym.
Alternatywne bez złącza	Wyświetla podzieloną linię przekroju w widoku źródłowym.
Standardowe bez złącza	Wyświetla grube linie na końcach linii cięcia i przy każdej zmianie kierunku w obrębie linii cięcia.

Tekst strzałki przekroju

Opcje etykiety

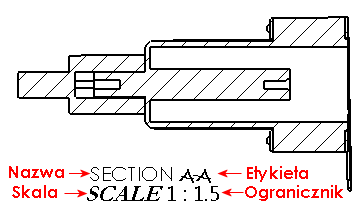

Według standardu	Wybrać, aby zapewnić zgodność ze standardem. Usunąć zaznaczenie, aby zmodyfikować parametry etykiety widoku: Nazwa Wybrać tytuł, który ma być wyświetlany na etykiecie widoku, lub wpisać własny tytuł. Czcionka Określa czcionkę dla tytułu w etykiecie widoku. Etykieta Określa wygląd litery odpowiadającej etykiecie w widoku rodzica. Czcionka Określa czcionkę dla etykiety w etykiecie widoku. Obrót Określa wygląd kąta obrotu widoku. Czcionka Określa czcionkę dla kąta obrotu etykiety widoku. Skala Wybrać etykietę dla skali lub wprowadzić własną. Czcionka Określa czcionkę dla skali w etykiecie widoku. Ogranicznik Określa opcję wyświetlania skali: Aby wyświetlać skalę przy użyciu dwóch liczb rozdzielonych ogranicznikiem, należy wybrać: X:X X/X (X:X) (X/X) Aby wyświetlać skalę przy użyciu proporcji dwóch liczb, po której następuje znak X, należy wybrać # X. Aby ukryć skalę, wybrać <Brak> . Czcionka Określa czcionkę dla ogranicznika w etykiecie widoku. Usuń spacje w skali obok dwukropka (:) i ukośnika (/) Wybrać usunięcie spacji w etykiecie skali.     Stos Wyświetla etykietę widoku z nazwą i etykietą ponad skalą.     Wbudowany Wyświetla nazwę i etykietę w tej samej linii.
Wyświetlaj etykietę powyżej widoku	Wyświetla etykietę powyżej widoku.
Uwzględnij etykiety lokalizacji dla nowych widoków	Zaznaczyć, aby automatycznie dodać etykietę lokalizacji do widoku przekroju i linii cięcia.
Uwzględnij etykietę widoku w nowych usuniętych sekcjach	Dodaje etykietę widoku do każdego nowo utworzonego widoku usuniętego przekroju. Wybrana Wyczyszczone

Warstwa

Rozmiar przekroju/widoku

Skaluj z wysokością litery strzałki widoku przekroju	Określa automatyczne skalowanie rozmiaru grotu strzałki dla widoków przekroju według wysokości litery widoku przekroju, jeżeli strzałki widoku przekroju nie są zgodne z czcionką tekstu strzałki przekroju. Usunąć zaznaczenie, aby modyfikować wymiary strzałek.
Styl	Określa typ strzałki dla widoków przekroju. Typ strzałki dla widoków przekroju można określić niezależnie od typu strzałki wymiarowania.

Półprzekrój

Standardowe ze złączem	Wyświetla dwie strzałki.
Alternatywne bez złącza	Wyświetla jedną strzałkę.

Ogólny widok

Ukryj linie cięcia	Wybrane (ukryte)
	Usunięte (widoczne)
