Menedżer właściwości PropertyManager Przytnij

Za pomocą menedżera właściwości PropertyManager Przytnij można wybrać rodzaj przycięcia i kontrolować inne opcje przycinania.

Można przyciąć dowolny szkic dwuwymiarowy (2D).

Aby otworzyć menedżera właściwości PropertyManager Przytnij:

  1. Kliknąć szkic prawym przyciskiem myszy i wybrać Edytuj szkic.
  2. Kliknąć Przytnij elementy (pasek narzędzi Szkic) lub Narzędzia > Narzędzia szkicu > Przytnij.

Menedżer właściwości PropertyManager Przytnij zawiera następujące opcje:

Zaawansowane przycinanie

Zaawansowane przycinanie należy wybrać, aby:
  • Wydłużyć elementy szkicu.
  • Przyciąć pojedyncze elementy szkicu do najbliższego przecinającego elementu w czasie przeciągania wskaźnika.
  • Przyciąć jeden lub więcej elementów szkicu do najbliższego przecinającego elementu w czasie przeciągania wskaźnika i przecinania elementu.

Wideo: Zaawansowane przycinanie - przycinanie

Narożnik

Opcję Narożnik należy wybrać, aby zmodyfikować dwa wybrane elementy szkicu tak, żeby przecięły się w wyobrażonym narożniku.

Ważne uwagi dotyczące opcji przycinania Narożnik:
  • Elementy szkicu mogą być różne.
  • Operacja przycięcia może wydłużyć jeden element szkicu i skrócić drugi lub wydłużyć obydwa elementy szkicu.
  • Zachowanie zależy od tego, który koniec elementów szkicu zostanie wybrany.
  • Kolejność wybierania elementów szkicu nie ma wpływu na zachowanie tej operacji.

Przytnij wewnątrz

Wybrać Przytnij wewnątrz , aby przyciąć otwarte elementy, które:
  • Przecinają dwie wybrana granice.
  • Istnieją pomiędzy dwoma wybranymi granicami.
  • Istnieją w obrębie zamkniętego elementu szkicu.
Czynniki sterujące opcją Przytnij wewnątrz obejmują:
  • Elementy szkicu wybierane jako dwa elementy ograniczające mogą być różne.
  • Elementy szkicu wybrane do przycięcia muszą:
    • Przecinać raz każdy element ograniczający.
    • Nie przecinać żadnego elementu ograniczającego.
  • Czynność przycinania usuwa wszelkie prawidłowe elementy szkicu wewnątrz wybranych granic.
  • Tylko otwarte segmenty szkicu są prawidłowymi elementami szkicu do przycięcia.

Przytnij na zewnątrz

Wybrać Przytnij na zewnątrz , aby przyciąć otwarte elementy, które istnieją na zewnątrz dwóch wybranych granic. Czynniki sterujące Przytnij na zewnątrz obejmują:
  • Elementy szkicu wybierane jako dwa elementy ograniczające mogą być różne.
  • Granice nie są ograniczone punktami końcowymi wybranych elementów szkicu.
  • Czynność przycinania usuwa wszelkie prawidłowe elementy szkicu leżące na zewnątrz wybranych granic.
  • Jeżeli element szkicu do przycięcia przecina którykolwiek z elementów ograniczających raz:
    • Przecina on część na zewnątrz elementu ograniczającego.
    • Wydłuża część wewnątrz elementu ograniczającego do następnego elementu.
  • Tylko otwarte segmenty szkicu są prawidłowymi elementami do przycięcia.


Przytnij do najbliższego

Wybrać Przytnij do najbliższego , aby przyciąć lub wydłużyć wybrane elementy szkicu. Czynniki sterujące Przytnij do najbliższego:
  • Usuwanie wybranego elementu szkicu do najbliższego przecięcia z innym elementem szkicu.
  • Wydłużanie wybranego elementu szkicu. Kierunek wydłużenia elementu zależy od kierunku przeciągnięcia wskaźnika.

Wideo: Przytnij do najbliższego

Zachowaj przycięte elementy jako geometrię konstrukcyjną Konwertuje przycięte elementy na geometrię konstrukcyjną.
Ignoruj przycinanie geometrii konstrukcyjnej Pozostawia geometrię konstrukcyjną bez zmian podczas przycinania elementów.

Zachowywane są relacje wymiarowe względem przyciętych elementów W zależności od warunków przycinania mogą być też zachowywane relacje geometryczne.

W przypadku wybrania obu opcji oprogramowanie konwertuje elementy bryłowe na geometrię konstrukcyjną bez wpływu na istniejącą geometrię konstrukcyjną.

Przykład

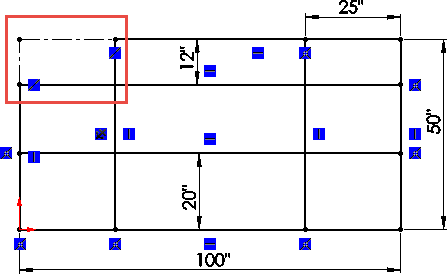

Przed przycięciem


Opcja Zachowaj przycięte elementy jako geometrię konstrukcyjną niezaznaczona

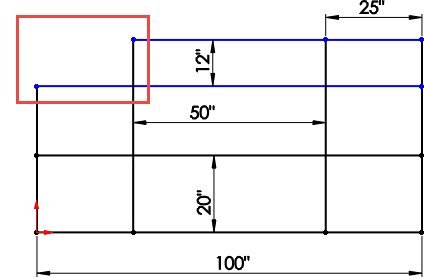

Opcja Zachowaj przycięte elementy jako geometrię konstrukcyjną zaznaczona
