Zmienianie ustawień stanu wyświetlania części

Można zmieniać wygląd i przezroczystość części. W przypadku obiektów bryłowych i powierzchniowych można również zmienić tryb wyświetlania (na przykład przedstawienie krawędziowe lub cieniowany) oraz widoczność części.

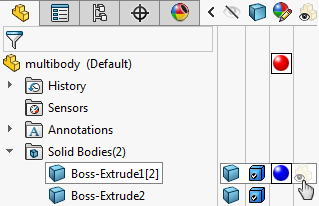

1. Kliknąć na górze drzewa operacji FeatureManager.
   Okienko wyświetlania pojawi się na prawo od drzewa operacji FeatureManager.


2. W części wieloobiektowej, aby zmienić ustawienia wyświetlania dla specyficznego obiektu, należy rozwinąć folder Obiekty bryłowe.
3. Przemieścić wskaźnik w Okienku wyświetlania, aby uaktywnić wiersz.
   Nastąpi podświetlenie operacji lub obiektu w obszarze graficznym.

4. Wykonać jedną z poniższych czynności:
   • Kliknąć prawym przyciskiem myszy i wybrać ustawienie wyświetlania z menu podręcznego.
   • Kliknąć w kolumnie dla ustawienia, które należy zmienić.

     Dla ustawień Ukryj/pokaż oraz Przezroczystość, kliknięcie włącza lub wyłącza ustawienia.

     Przezroczystość wybrana dla płytek

     Opcja Ukryj/pokaż ustawiona jako Ukryj dla środkowego rzędu rur cienkościennych

     Dla ustawień Tryb wyświetlania oraz Wygląd, menu podręczne ukazuje możliwe ustawienia.

     • Ustawienia Trybu wyświetlania:
       • Przedstawienie krawędziowe
       • Ukryte linie widoczne
       • Ukryte linie usunięte
       • Cieniowany z krawędziami
       • Cieniowany
       • Domyślne wyświetlanie Znak zaznaczenia w narożniku ikony trybu wyświetlania (na przykład: ) oznacza, że jest to domyślny tryb wyświetlania. Wyświetlacz początkowo używa tego trybu. Wybranie trybu wyświetlania w Okienku wyświetlania zastępuje to ustawienie.
       Można zmienić domyślny tryb wyświetlania przy użyciu wysuwanego narzędzia Styl wyświetlania na pasku narzędzi Wyświetlacz przezroczysty.

       Tryb wyświetlania to Przedstawienie krawędziowe dla małych rur cienkościennych

     • Ustawienia Wyglądu:
       • Wygląd - wyświetla menedżer właściwości PropertyManager Wyglądy, gdzie można dodawać i edytować wyglądy
       • Usuń wygląd - Usuwa wygląd z wybranej operacji lub obiektu bryłowego
       • Usuń wszystkie wyglądy części z nazwa_części - Usuwa wszystkie wyglądy ze wszystkich odniesień, włącznie z wyglądem na poziomie części

       Wygląd ustawiony dla dużych i małych rur cienkościennych	Usunięto wszystkie wyglądy części
