Zaokrąglenie powierzchni

Możemy użyć zaokrąglenia w celu wygładzenia krawędzi pomiędzy dwiema przylegającymi ścianami w obiekcie powierzchniowym, które stykają się pod kątem.

Aby uzyskać dostęp do menedżera właściwości PropertyManager, należy kliknąć Zaokrąglenie (pasek narzędzi Operacje) lub Wstaw > Powierzchnia > Zaokrąglenie Wstaw > Powierzchnia > Zaokrąglenie

Możliwość wyboru Pełny podgląd, Częściowy podgląd lub Bez podglądu w menedżerze właściwości PropertyManager Zaokrąglenie. Można podglądać wszystkie typy zaokrągleń.

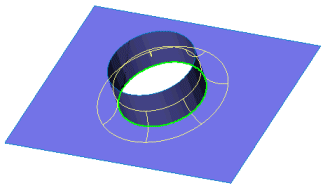

Zaokrąglenie powierzchni o stałym promieniu używające Pełnego podglądu Zastosowane zaokrąglenie powierzchni o stałym promieniu

Zaokrąglenie powierzchni wielo-promieniowe używające Częściowego podglądu Zastosowane wielo-promieniowe zaokrąglenie powierzchni
Zaokrąglanie powierzchni działa tak samo jak w przypadku zaokrąglania obiektów bryłowych, z kilkoma wyjątkami. Można wykonać następujące czynności:
  • Zaokrąglić krawędzie obiektu powierzchniowego.
  • Utworzyć wielo-promieniowe zaokrąglenia powierzchni.
  • Utworzyć zaokrąglenia pomiędzy dwiema powierzchniami lub zaokrąglenia ściany. Patrz Tworzenie zaokrągleń powierzchni ścian.
  • Dodać parametry naroża do zaokrągleń powierzchni.
  • Utworzyć zaokrąglenia powierzchni z liniami granicznymi.
  • Przyciąć lub zachować zaokrąglane powierzchnie w zaokrągleniu ściany.
  • Utworzyć zaokrąglenia o zmiennym promieniu na powierzchni.
    Nie zastosowano zaokrąglenia do powierzchni przez obrót Zastosowano zaokrąglenia o zmiennym promieniu do powierzchni przez obrót
  • Kliknąć Odwróć normalną ściany , aby odwrócić kierunek zaokrąglenia.
Nie można wykonywać następujących czynności:
  • Zachować wycięcia w obiekcie powierzchniowym z użyciem opcji Zachowaj operacje.
    Opcja Zachowaj operacje w zaokrągleniu powierzchni działa inaczej niż przy zaokrągleniach bryły. W części bryłowej, jeżeli występuje operacja dodania lub wycięcia w strefie zaokrąglenia, możemy zachować te operacje podczas zaokrąglania. W obiekcie powierzchniowym możemy zachować dodanie, lecz wycięcia nie.
  • Wybrać powierzchnię do zaokrąglenia przez operację z drzewa operacji FeatureManager.
