O recurso de superfície limitante permite criar superfícies que podem ser tangentes ou contínuas à curvatura em ambas as direções (todos os lados da superfície). Na maioria dos casos, a qualidade do resultado é melhor do que quando se usa o recurso de loft.
Os projetistas de produto de consumo e outras pessoas que requeiram superfícies de alta qualidade com continuidade de curvatura podem usar essa ferramenta.
Direção 1 e Direção 2 são completamente intercambiáveis no PropertyManager. Os mesmo resultados são obtidos quando se selecionam entidades usando Direção 1 ou 2.
Exemplos de superfícies limitantes:
|
|
| Única curva em um ponto em uma direção
|
Três curvas em direções 1 e 2 |
Para criar um recurso de superfície limitante, clique em Superfície limitante
(barra de ferramentas Superfície) ou em , defina as opções do PropertyManager e clique em
.
- As cores das chamadas de curva correspondem às usadas no PropertyManager.
-
Clique nas chamadas para mudar o Tipo de tangente.
- Para alterar a cor de exibição da superfície enquanto a está editando, use a página Opções do sistema - Cores para editar a cor de Gráficos temporários, Sombreado.

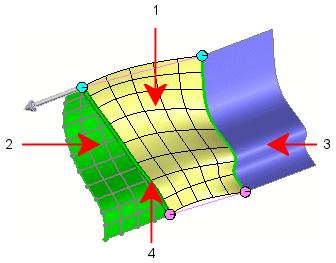

Exemplo de alinhamento da superfície limitante
| 1 |
Recurso de superfície limitante A malha mostra os parâmetros iso para o recurso de superfície limitante.
|
| 2 |
Superfície inicial |
| 3 |
Superfície final |
| 4 |
Curva selecionada |
 |
| Alinhar com a seção seguinte
Alinha os parâmetros iso da superfície limitante com os parâmetros iso das superfícies inicial e final, com base na distância.
|
 |
| Align with section normal (Alinhar com a normal da seção)
Alinha os parâmetros iso da superfície limitante de forma normal à curva selecionada.
|
 |
| Alinhar com outra geometria
Alinha os parâmetros iso da superfície limitante com maior influência determinados pelos pontos finais da curva selecionada.
|
 |
| Alinhar com parâmetro Iso
Alinha os parâmetros iso da superfície limitante de maneira a coincidir com os parâmetros iso da superfície inicial na curva selecionada.
|
