Incluindo rotações nas vistas explodidas

Você pode criar etapas de vista explodida que giram um componente com ou sem translação linear.

Para criar uma vista explodida em uma montagem, clique em Inserir > Vista explodida.

Para incluir uma rotação em uma etapa de vista explodida:

  1. Com o PropertyManager aberto, selecione os componentes para girar na etapa de explosão.

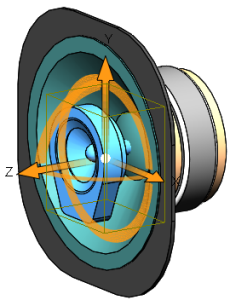

    As alças de rotação e translação são exibidas.

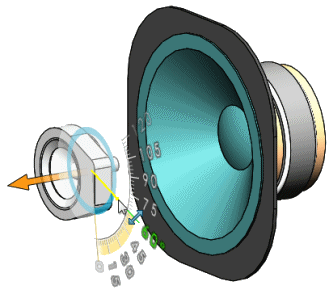

  2. Selecione uma alça de direção de rotação e gire.

    Você pode incluir rotação e translação na mesma etapa de explosão. Você pode editar a distância de translação da etapa de explosão e os valores do ângulo de rotação no PropertyManager.

  3. Clique em Concluído.

Exibir etapas explodidas rotacionais

No software eDrawings, você pode visualizar as etapas de explosão rotacional salvas em arquivos de montagem, e as etapas de explosão que giram um componente com ou sem translação linear.
