Criar entidades de silhueta

Para criar entidades de silhueta:

  1. Abra system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\sketching\food_processor_silhouette.SLDASM.
  2. Na árvore de projeto do FeatureManager, selecione Plano4.
  3. Clique em Esboço (barra de ferramentas Esboço).
  4. Clique em Entidades da silhueta (barra de ferramentas Esboço) ou em Ferramentas > Ferramentas de esboço > Entidades da silhueta .

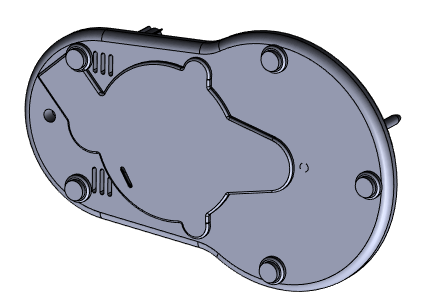

  5. No PropertyManager, em Entidades para silhueta, selecione base plate<1> na árvore de projeto do FeatureManager.
  6. Desmarque Silhueta externa para criar entidades de esboço do corpo externo e das entidades internas do modelo.
  7. Clique em .

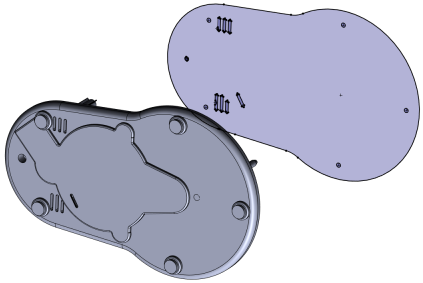

    Para criar entidades somente de silhueta externa, selecione Silhueta externa. As entidades de silhueta aparecem no esboço.
