Шаблоны

SOLIDWORKS предоставляет шаблоны деталей, сборок и разных видов чертежей. Для того, чтобы создать шаблоны пользователя, откройте существующий шаблон (или любой документ), выберите параметры и вставьте элементы (блоки заголовков, базовые детали и т.д.), затем сохраните этот документ как шаблон.

Файлы шаблонов имеют следующие расширения:
  • .prtdot (детали)
  • .asmdot (сборки)
  • .drwdot (чертежи)

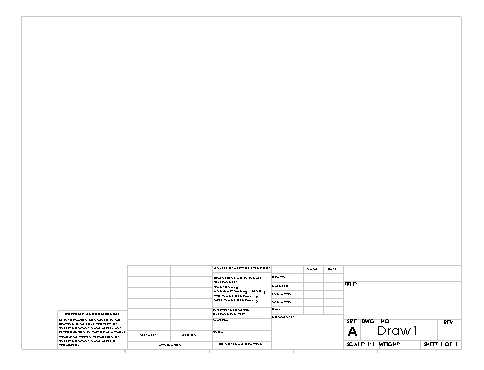

Стандартный шаблон для чертежа с размером листа А и альбомной ориентацией включает в себя стандартное форматирование и текст, который вы можете менять в формате чертежного листа.
