PropertyManager Авто-позиция

Задайте свойства при вставке авто-позиций на чертеж.

Чтобы открыть диалоговое окно Авто-позиция PropertyManager:

  1. Нажмите кнопку Авто-позиция Tool_auto_balloon_annotations.gif на панели инструментов Примечания или выберите Вставка > Примечания > Автопозиция.
  2. Выберите чертежный вид, в который необходимо вставить позиции.

Редактировать позиции

Параметр Параметр Редактировать позиции доступен, когда чертежный вид содержит спецификацию и позиции с номерами элементов в качестве текста позиций.

Заменить позиции Удаляет все позиции с Номерами элементов, представленными в качестве текста позиций, и вставляет позиции в соответствии с параметрами PropertyManager Авто-позиция.
Изменить последовательность существующих позиций Изменяет порядок существующих позиций в соответствии с параметрами PropertyManager Авто-позиция.

Стиль

Определяет стиль позиции. Для дополнительной информации см. Стили.

Обозначение

Когда чертеж содержит спецификацию, используйте Номера элементов для задания последовательности позиций.

  Начать с Определяет исходное значение.
  Инкремент Определяет значение приращения.
Кнопка lock.png Не изменять номера позиций Оставляет номера элементов спецификации без изменений.
PM_Auto_Balloon_Follow_Assembly_Order.gif По порядку сборки Задает для позиций и спецификации порядок в дереве конструирования FeatureManager, аналогичный порядку сборки.
PM_Auto_Balloon_Order_Sequentially.gif Расположить последовательно Располагает позиции и спецификацию последовательно, начиная со значения, заданного в параметре Начать с, и увеличивая на значение Инкремента.
  Первый элемент Когда выбран параметр Расположить последовательно, выберите элемент, который будет выступать к качестве первого элемента.

Компоновка позиций

Тип массива

PM_Auto_Balloon_Square.gif Квадрат
PM_Auto_Balloon_Circular.gif Круг
PM_Auto_Balloon_Top.gif Сверху
PM_Auto_Balloon_Bottom.gif Cнизу
PM_Auto_Balloon_Left.gif Слева
PM_Auto_Balloon_Right.gif Справа
  Реверс направления
  Игнорировать несколько экземпляров
Позиция применяется только к одному экземпляру для компонентов с несколькими экземплярами.

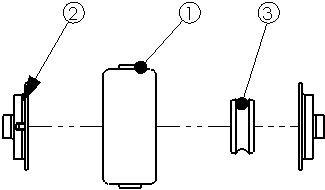

Выбрано: Позиция 2 отображается только один раз

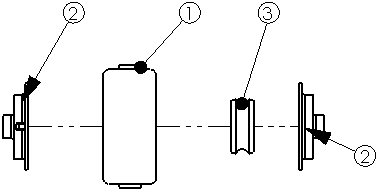

Не выбран: Позиция 2 отображается дважды для одного компонента
  Вставить притягивающую линию (линии) Вставить одну или несколько магнитных линий, когда Тип массива не Круговой. Для дополнительной информации см. Магнитный линии.
  Присоединение выноски Выберите один из указанных ниже параметров:

Грани

Кромки

Настройки позиции

Задает свойства, которые будут применены ко всем позициям. Для дополнительной информации см. PropertyManager позиций.

Стиль выноски/рамки

Использовать отображение документа
  • Выберите стиль и толщину, настроенные в разделе Свойства документа – Позиции.
  • Очистите, чтобы настроить стиль tools_options_frameleaderstyle.gif или толщину line_thickness.png.

Слой

PM_Layer.gif Слой

Применяет параметры слоя документа к каждому типу размера, примечания, таблицы или метки вида.
