PropertyManager Разрез

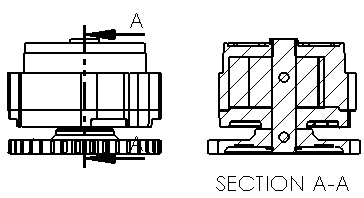

Режим эскиза разреза в сочетании с новым пользовательским интерфейсом инструмента работы с сечениями позволяет создавать как обычные, так и выровненные разрезы.

Для вставки разреза или полуразреза выполните следующие действия.

На чертеже щелкните на значке Разрез (панель инструментов "Чертеж") или выберите Вставка > Чертежный вид > Сечение.

Разрез

Линия разреза

	Вертикальное
	Горизонтальное
	Вспомогательный
	Выровнен

Авто-запуск разреза

Если этот флажок установлен, разрез сразу отображается в окне предварительного просмотра и размещается на чертеже. Если флажок снят, отображается Разрез всплывающее окно , в котором можно задать смещение для вида разреза.

Используйте всплывающее окно Вид разреза , чтобы добавить смещение для вида разреза.

Выбор	Функция	Дополнительные шаги
	Добавление смещения дуги	Выберите первую точку дуги на линии сечения, затем вторую точку дуги.
	Добавление единичного смещения	Выберите первую точку смещения на линии сечения, затем вторую точку смещения.
	Добавление смещения канавки	Выберите первую точку канавки на линии сечения, выберите вторую точку на линии сечения для ширины канавки, затем выберите третью точку для глубины канавки.
	Шаг назад
	OK (Добавление вида)
	Отмена (Отмена вида)

Редактирование эскиза

Выбор параметра позволяет создать пользовательскую линию разреза.

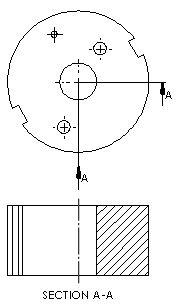

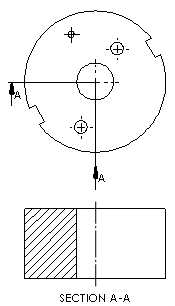

Полуразрез

	Верхняя часть вправо
	Верхняя часть влево
	Нижняя часть вправо
	Нижняя часть влево
	Левая часть вниз
	Правая часть вниз
	Левая часть вверх
	Правая часть вверх
