Свойства документа - Метки вспомогательного вида

На уровне документа можно задать параметры черчения для меток вспомогательного вида.

Чтобы открыть эту страницу, выполните следующие действия.

Откройте чертеж, нажмите Параметры (панель инструментов "Стандартная"), выберите вкладку Свойства документа , затем выберите Виды > Вспомогательный.

Общий чертежный стандарт

Общий чертежный стандарт Заимствован из выбранных настроек страницы Чертежный стандарт.

Базовый стандарт вспомогательных видов

Базовый стандарт вспомогательных видов
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • ГОСТ
  • GB

Тип линии

Тип линии Выбрать: стиль.
Толщина линии Выбрать: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины.

Текст дополнительной стрелки

Шрифт

Нажмите, чтобы изменить шрифт.

Просмотр текста метки

Шрифт

Нажмите, чтобы изменить шрифт.

Пример текста метки вида

Параметры метки

По стандарту Выберите, чтобы обеспечить соответствие базовому стандарту. Отмените, чтобы изменить параметры метки видов.
  • Имя. Выберите заголовок, который будет отображаться в метке видов, или введите собственный заголовок.
  • Метка. Выберите способ отображения буквы обозначения, соответствующей метке на родительском виде, в метке вида.
  • Поворот. Устанавливает вид угла поворота.
  • Масштаб. Выберите метку масштаба или введите собственную метку.
  • Разделитель. Выберите вариант отображения масштаба.
    • Чтобы масштаб отображался в виде двух чисел, между которыми стоит разделитель, выберите следующие варианты:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Чтобы масштаб отображался в виде пропорции, за которой следует X, выберите # X.
    • Чтобы скрыть масштаб, выберите значение <Нет> .
  • Удалить пробел в масштабе вокруг двоеточия (:) и косой черты (/). Выберите для удаления пробела в метке шкалы.
  • Варианты отображения метки:
    • Вложенный. Отображение метки вида с именем и обозначением, расположенными одно над другим в верхней части значения масштаба.
    • Поточный. Отображение имени и обозначения в одной строке.
Отобразить метку над видом Выберите, чтобы метка отображалась над видом.
Включать метки расположений для новых видов Выберите для автоматического добавления метки о местоположении в дополнительном виде и вид стрелки.

Индикация вида

Повернуть вид горизонтально к листу Выберите для отображения вспомогательного вида горизонтально листу, затем выберите направление поворота:
  • По часовой стрелке
  • Против часовой стрелки
Индикаторы вида Выберите один из вариантов.
  • Метод стрелки

  • Тоже, что и раздел

Примеры индикации вида

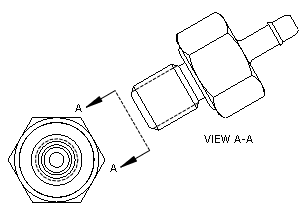

Не выбран параметр Повернуть вид горизонтально к листу

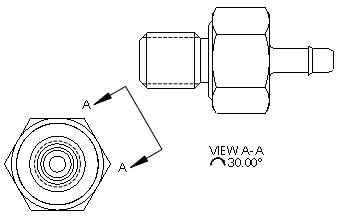

Выбраны параметры Повернуть вид горизонтально к листу и По часовой стрелке

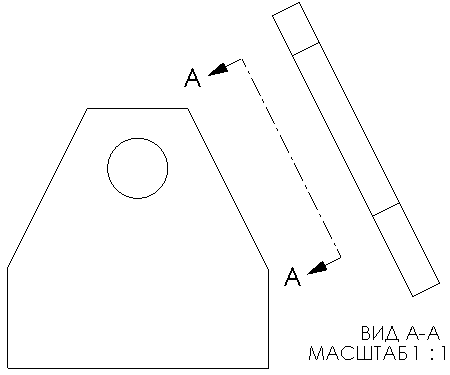

Выбраны параметры Повернуть вид горизонтально к листу и Против часовой стрелки

Примеры параметров меток

Имя VIEW
ВСПОМОГ.
<Нет>
Метка X
X-X
X X
<Нет>
Масштаб МАСШТАБ
МАСШТАБ:
<Нет>
Разделитель X:X
X/X
(X/X)
(X:X)
# X
<Нет>

Слой

Слой
Выберите слой.
Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
Настройки метки видов в слое документа заменяют настройки метки Тип линии.
