PropertyManager Отсечение

Окно PropertyManager Отсечение можно использовать для выбора типа отсечения и управления другими параметрами отсечения.

Можно провести отсечение в любом 2D эскизе.

Чтобы открыть окно Отсечение PropertyManager:

  1. Щелкните правой кнопкой мыши в эскизе и выберите Редактировать эскиз.
  2. Нажмите Отсечь объекты (панель инструментов "Эскиз") или выберите Инструменты > Инструменты эскиза > Отсечение.

Окно PropertyManager Отсечение включает следующие параметры:

Мощное отсечение

Выберите Мощное отсечение , чтобы выполнить следующие операции.
  • Удлинить объекты эскиза.
  • Отсечь отдельные объекты эскиза до ближайшего пересекающего объекта при перетаскивании указателя.
  • Отсечь один или более объектов эскиза до ближайшего пересекающего объекта при перетаскивании указателя и пересечении этого объекта.

Видео: Мощное отсечение - Отсечь

Угол

Выберите инструмент Угол , чтобы изменить два выбранных объекта, пока они не пересекутся под виртуальным углом.

Факторы, управляющие параметром отсечения Угол, включают в себя следующее.
  • Объекты эскиза могут быть различны.
  • Операция отсечения может удлинить один объект эскиза и сделать короче другой объект или удлинить оба объекта эскиза.
  • Это зависит от того, какой конец объекта эскиза выбран.
  • Порядок выбора объектов эскиза на операцию не влияет.

Отсечь внутри

Выберите Отсечь внутри для отсечения следующих открытых объектов:
  • Пересекают две выбранные границы.
  • Находятся между двумя выбранными границами.
  • Находятся внутри замкнутого объекта эскиза.
Факторы, управляющие операцией Отсечь внутри, включают:
  • Объекты эскиза, выбранные в качестве ограничивающих объектов, могут быть различны.
  • Объекты эскиза, выбранные вами для отсечения, должны либо:
    • Пересекать каждый граничный объект один раз.
    • Не пересекать оба граничных объекта.
  • Операция отсечения перемещает любые допустимые объекты эскиза внутрь выбранных границ.
  • Только открытые сегменты эскиза подлежат отсечению.

Отсечь снаружи

Выберите Отсечь снаружи для отсечения открытых объектов, которые существуют за пределами двух выбранных границ. Факторы, управляющие Отсечь снаружи:
  • Объекты эскиза, выбранные в качестве ограничивающих объектов, могут быть различны.
  • Границы не заканчиваются в конечных точках выбранных объектов эскиза.
  • При отсечении удаляются любые допустимые объекты эскиза, которые лежат за пределами выбранных границ.
  • Если объект эскиза, который требуется отсечь, пересекается с одним из граничных объектов только один раз:
    • Он отсекает сечение за пределами граничного объекта.
    • Он удлиняет сечение внутри граничного объекта до следующего объекта.
  • Только открытые сегменты эскиза подлежат отсечению.


Отсечь до ближайшего

Выберите Отсечь до ближайшего для отсечения или расширения выбранных объектов эскиза. Факторы, управляющие Отсечь до ближайшего:
  • Удаление выбранного объекта эскиза до ближайшего места пересечения с другим объектом эскиза.
  • Удлинение выбранного объекта. Направление, в котором объект удлиняется, зависит от направления перетаскивания указателя.

Видео: Отсечь до ближайшего

Сохранить отсеченные объекты как вспомогательную геометрию Преобразует отсеченные объекты во вспомогательную геометрию.
Игнорировать отсечение вспомогательной геометрии Оставляет вспомогательную геометрию как есть при отсечении объектов.

Эти параметры поддерживают размерные взаимосвязи с отсеченными объектами. Они могут сохранять геометрические взаимосвязи в зависимости от условий отсечения.

При выборе обоих параметров программа преобразует твердотельные объекты во вспомогательную геометрию без влияния на существующую вспомогательную геометрию.

Пример

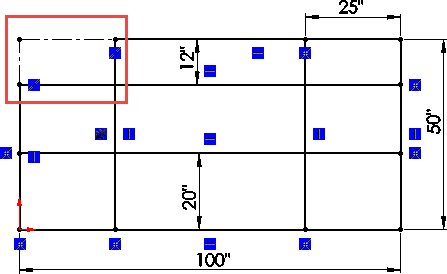

Перед отсечением

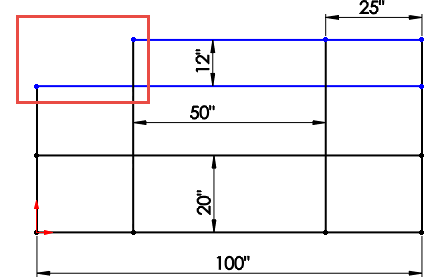

Параметр Сохранить отсеченные объекты как вспомогательную геометрию не выбран


Параметр Сохранить отсеченные объекты как вспомогательную геометрию выбран
