Пример: Распространение грани с использованием нейтральной плоскости как типа уклона

Используя Нейтральную плоскость как Тип уклона, можно создать уклон для отдельных внешних граней, всех внешних граней, отдельных внутренних граней, касательных граней или для внутренних и внешних граней одновременно. В окне PropertyManager в разделе Грани под уклон выберите значение для параметра Распространение грани из списка ниже.

Нейтральная плоскость — это плоскость или грань, которая выбирается для определения направления натяжения при создании литейной формы.

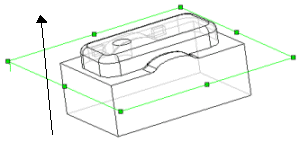

Направление по оси Z этой выбранной плоскости - это направление, в котором деталь извлекают из литейной формы. Реверс направления изменяет направление уклона, но не направление натяжения. В примере ниже, Плоскость 1 - Нейтральная плоскость, и стрелка указывает направление натяжения.



Уклон Описание Выбор в графической области Уклон...
Нет Уклон выполняется только на выбранной грани. Верхняя грань используется как Нейтральная плоскость во всех примерах.
По касательной Уклон распространяется на все грани, расположенные касательно к выбранной грани. (Грани переходят в скругленные углы.)

Внешние грани включают все грани, выбранные на элементе «основание-вытянуть».

Все грани Уклон выполняется на всех гранях, ближайших к нейтральной плоскости, и вытесняется из нейтральной плоскости.

К внутренним граням относятся любые грани на трех элементах бобышка-вытянуть.

Внутренние грани Уклон выполняется на всех внутренних гранях, вытесненных из нейтральной плоскости.
Наружные грани Уклон выполняется на всех наружных гранях, ближайших к нейтральной плоскости.
