Визуализация плавно меняющихся свойств

На вкладке Визуализация сборки можно использовать спектр с плавным переходом от одного цвета к другому для визуализации числовых свойств, например Масса или Объем, чьи значения могут непоследовательно меняться от одного компонента к другому.

Чтобы осуществить визуализацию сборки, выполните следующие действия.

  1. На вкладке Визуализация сборки нажмите заголовок последнего столбца, чтобы отсортировать компоненты по данному свойству.
  2. В левой части панели нажмите на вертикальную полосу, чтобы включить спектр.

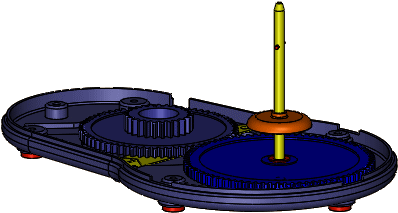

    Эта вертикальная полоса отображает спектр цветов от красного до синего. В графической области компоненты меняют цвет на расположенный рядом с их записью в панели Визуализации сборки. Различные цвета обозначают относительные значения свойств каждого компонента.
    Если в иерархии сортировки наличествуют множественные свойства, цвета соответствуют свойству в левой части.
  3. Чтобы добавить другой цвет в спектр, выполните следующие действия.
    1. Нажмите в пустой области слева от вертикальной полосы.

    2. В диалоговом окне Цвет выберите нужный цвет и нажмите OK.

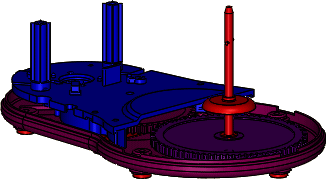

    В спектр будет добавлен регулятор этого цвета. Цвета деталей в графической области изменятся.
    Можно переместить регуляторы цвета вверх или вниз для изменения распределения цвета в спектре. Нажмите правой кнопкой мыши регулятор и измените его цвет или удалите его. Чтобы вернуть два исходных регулятора, нажмите правой кнопкой мыши любой регулятор и выберите Сбросить все.
  4. Под заголовками столбцов потяните горизонтальную панель вниз и разместите ее под компонентами, которые необходимо скрыть.

    В графической области компоненты, расположенные выше панели, будут скрыты.

  5. В нижней части списка потяните горизонтальную панель вверх и разместите ее над компонентами, которые необходимо скрыть.

    В графической области компоненты, расположенные ниже панели, будут скрыты. Спектр корректируется по видимым компонентами, отображая их относительные значения.

    Чтобы вернуть панель в ее исходное состояние, нажмите на нее правой кнопкой мыши и выберите Откат вверх или Откат в конец.
  6. Сохраните сборку и сохраните настройки Визуализации сборки.
