Создание местных видов с неровными контурами

Чтобы создать местные виды с неровные контурами, выполните следующие действия.

  1. В чертежном виде нажмите Местный вид (панель инструментов "Чертеж") или Вставка > Чертежный вид > Местный .
    Инструмент Круг Tool_Circle_Sketch.gif активен.

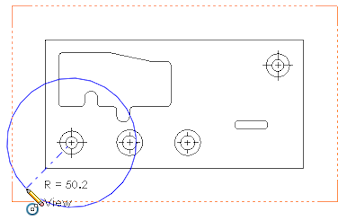

  2. Нарисуйте окружность.

  3. В окне PropertyManager в разделе Местный вид выберите С неровным контуром.
  4. В разделе Интенсивность формы переместите ползунок для определения интенсивности неровного контура.

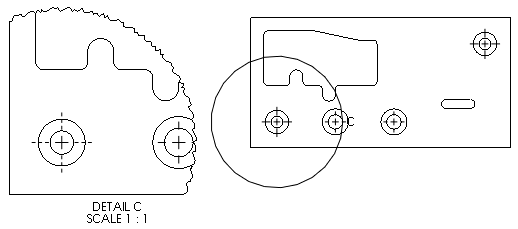

  5. Нажмите для размещения вида.
